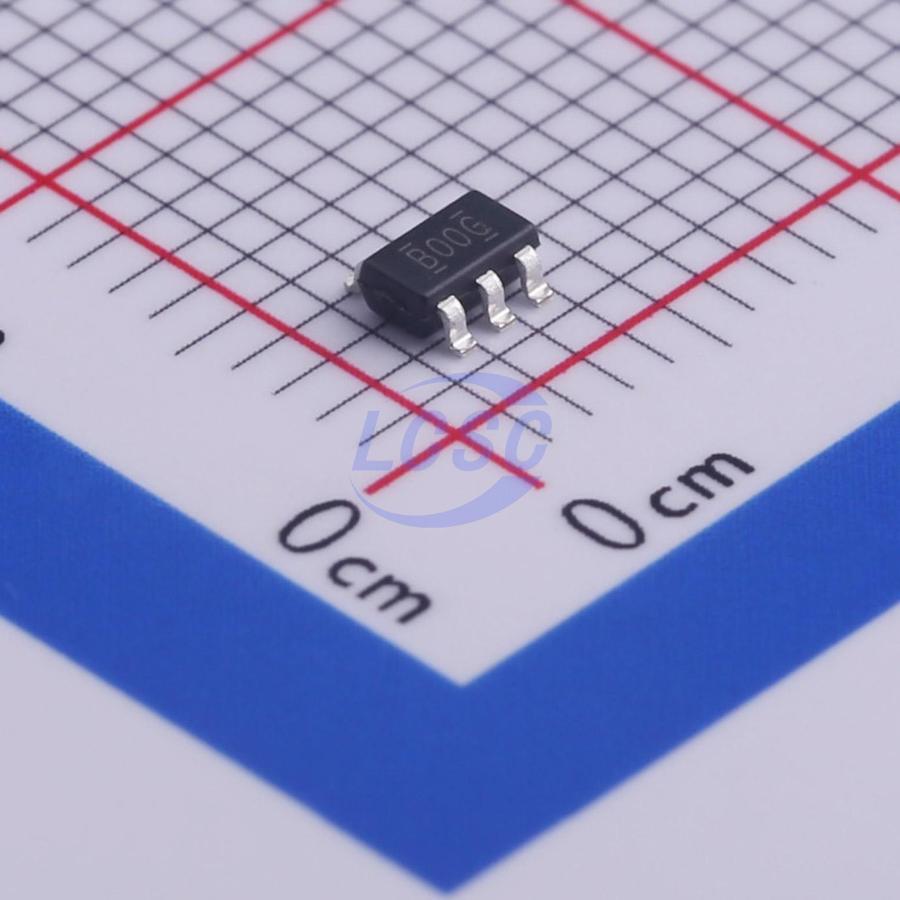

Микросхема Texas Instruments SN74AHCT1G00DBVR — однокорпусный логический элемент 2И-НЕ (NAND) с двумя входами, выполненный по технологии КМОП в миниатюрном корпусе SOT-23-5. В отличие от многоканальных логических микросхем, устройство содержит один вентиль, что позволяет заменить отдельную логическую функцию, не устанавливая полноразмерную логическую ИС.
Пороговые уровни входных сигналов совместимы с ТТЛ: логическая единица распознаётся от 2 В, логический ноль — до 0,8 В, при напряжении питания в диапазоне 4,5–5,5 В. Выход построен по схеме тотем-поль и обеспечивает втекающий и вытекающий ток до 8 мА. Типовая задержка распространения сигнала составляет 6,2 нс, при нагрузке 15 пФ максимальное значение возрастает до 7,1 нс.
Потребляемый ток в статическом режиме не превышает 10 мкА, что заметно ограничивает энергопотребление в паузах между переключениями. Микросхема защищена от электростатических разрядов по модели HBM до 2000 В и по модели CDM до 1000 В, максимальный ток защёлкивания (latch-up) составляет 250 мА.
Диапазон рабочих температур — от -40°C до 85°C, диапазон хранения — от -65°C до 150°C, тепловое сопротивление переход-среда — 206°C/Вт. Корпус SOT-23-5 с пятью выводами предназначен для поверхностного монтажа и занимает минимальную площадь на плате.
Основные характеристики
- Логическая функция: 2И-НЕ (NAND), 2 входа
- Корпус: SOT-23-5, 5 выводов
- Напряжение питания: 4,5–5,5 В
- Входной уровень высокий (мин.): 2 В
- Входной уровень низкий (макс.): 0,8 В
- Выходной ток: ±8 мА
- Задержка распространения (тип./макс. при 15 пФ): 6,2 / 7,1 нс
- Максимальный ток потребления: 10 мкА
- ESD-защита (HBM / CDM): 2000 В / 1000 В
- Ток защёлкивания (latch-up): 250 мА
- Тепловое сопротивление переход-среда: 206°C/Вт
- Диапазон рабочих температур: от -40°C до 85°C
- Тип монтажа: SMD
Где применяется
- Встраиваемая электроника: одиночные логические функции на компактных платах, где полноразмерная логическая микросхема избыточна
- Портативные устройства: минимальный ток потребления в статическом режиме подходит для узлов с батарейным питанием
- Доработка и ремонт плат: замена или добавление одного элемента 2И-НЕ без установки многоканальной логической ИС
- Быстродействующие цифровые тракты: задержка распространения около 6 нс позволяет использовать элемент в скоростных цепях
