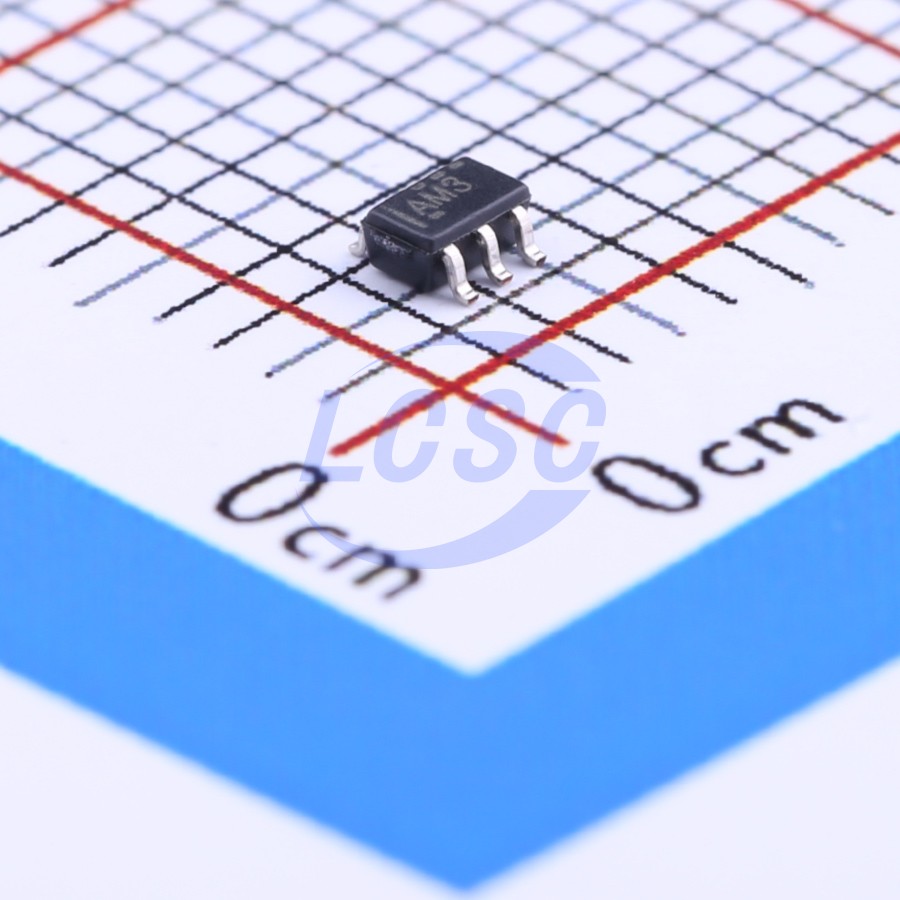

Микросхема Texas Instruments SN74AHC1G125DCKR — одноканальный неинвертирующий буфер с третьим состоянием выхода, выполненный по технологии AHC (Advanced High-Speed CMOS). Микросхема содержит один логический элемент — повторитель сигнала со входа A на выход Y, управление выходом осуществляется отдельным входом OE (output enable) с активным низким уровнем: при высоком уровне на OE выход переходит в высокоимпедансное состояние и отключается от нагрузки. Корпус — SC-70-5 (аналог SOT-353), вариант поставки DCKR — лента на катушке.
Диапазон напряжения питания — от 2 до 5,5 В, что позволяет использовать микросхему в цепях с разным логическим уровнем. Пороговые напряжения переключения заданы для трёх точек питания: при VCC=2 В высокий уровень распознаётся от 1,5 В, низкий — до 0,5 В; при VCC=3 В — от 2,1 В и до 0,9 В соответственно; при VCC=5,5 В — от 3,85 В и до 1,65 В. Такой набор порогов позволяет применять буфер как согласующий элемент между цепями разного напряжения питания в пределах указанного диапазона.
Выходной ток зависит от напряжения питания: при VCC=2 В — 50 мкА, при VCC=3,3 В — 4 мА, при VCC=5 В — 8 мА. Задержка распространения сигнала при напряжении питания 5 В составляет 6 нс. Ток потребления в статическом режиме не превышает 10 мкА, что характерно для входных цепей КМОП и снижает энергопотребление в режиме ожидания.
Абсолютный максимум напряжения на выводах — от −0,5 до 7 В, допустимый ток через вывод VCC или GND — до ±50 мА, ток через вход при перегрузке ограничен на уровне −20 мА. Электростатическая защита рассчитана на разряд по модели заряженного устройства (CDM) до 2000 В. Диапазон рабочих температур — от −40 до 125 °C, диапазон температур хранения — от −65 до 150 °C.
Основные характеристики
- Тип: неинвертирующий буфер с третьим состоянием выхода
- Логическое семейство: AHC (CMOS)
- Диапазон напряжения питания: 2–5,5 В
- Число выводов: 5
- Корпус: SC-70-5 (SOT-353/DCKR), 2,00 × 1,30 мм
- Задержка распространения: 6 нс при 5 В
- Выходной ток: 8 мА при 5 В, 4 мА при 3,3 В, 50 мкА при 2 В
- Ток покоя: не более 10 мкА
- Диапазон рабочих температур: от −40 до 125 °C
- Диапазон температур хранения: от −65 до 150 °C
- Защита ESD (CDM): до 2000 В
Где применяется
- Согласование логических уровней: буферизация и повторение сигнала между цепями с разным напряжением питания в пределах 2–5,5 В
- Управление двигателями: буферизация управляющих сигналов в приводах на базе асинхронных двигателей
- Медицинское оборудование: применение в устройствах для мониторинга состояния пациента, где востребован третий выходной уровень
- Торговое оборудование: использование в электронных кассовых терминалах и другой аппаратуре с плотным монтажом, где важен малый размер корпуса
