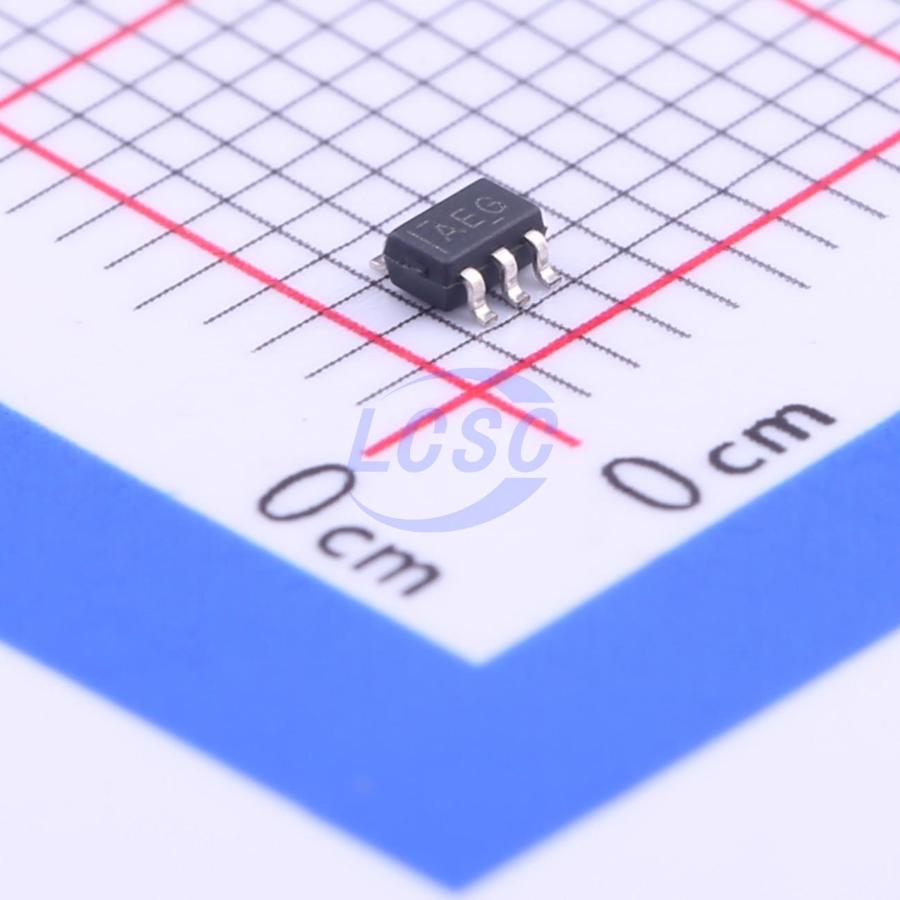

Микросхема Texas Instruments SN74AHC1G08DCKR — однокорпусный логический элемент И на два входа из семейства AHC. Особенность этого исполнения — миниатюрный пятивыводной корпус SC70-5, рассчитанный на плотный монтаж там, где отдельная микросхема с несколькими логическими элементами избыточна, а нужен один вентиль.
Питание элемента лежит в диапазоне от 2 до 5.5 В, при этом пороговые уровни входного сигнала заданы для трёх точек: при напряжении питания 2 В высоким уровнем считается напряжение от 1.5 В, при 3 В — от 2.1 В, при 5.5 В — от 3.85 В; низким уровнем на тех же напряжениях питания являются 0.5 В, 0.9 В и 1.65 В соответственно. Задержка распространения сигнала при питании 5 В не превышает 7 нс, что позволяет использовать элемент в схемах с ощутимой тактовой частотой.
Выходной ток при напряжении питания 5 В составляет ±8 мА, а максимально допустимый выходной ток — ±25 мА; длительный ток через выводы питания и общий провод ограничен ±50 мА. Входные и выходные цепи защищены ограничением тока на уровне -20 мА и ±20 мА соответственно, а устойчивость к электростатическому разряду составляет 1000 В по модели CDM и 200 В по модели MM.
Ток потребления в статическом режиме не превышает 10 мкА, что делает элемент пригодным для устройств с батарейным питанием. Диапазон температуры хранения — от -65 до 150 °C, максимальная температура перехода — 150 °C, а ток фиксации (защёлки) ограничен на уровне 250 мА.
Основные характеристики
- Логическая функция: И, 2 входа
- Корпус: SC70-5, 5 выводов
- Диапазон напряжения питания: 2–5.5 В
- Порог высокого уровня (2 В / 3 В / 5.5 В): 1.5 / 2.1 / 3.85 В
- Порог низкого уровня (2 В / 3 В / 5.5 В): 0.5 / 0.9 / 1.65 В
- Задержка распространения (5 В): не более 7 нс
- Выходной ток при 5 В: ±8 мА
- Максимальный выходной ток: ±25 мА
- Длительный ток через Vcc/GND: ±50 мА
- Ток ограничения по входу: -20 мА
- Ток ограничения по выходу: ±20 мА
- Устойчивость к ESD (CDM / MM): 1000 В / 200 В
- Ток потребления в статике: не более 10 мкА
- Ток фиксации (защёлка): 250 мА
- Диапазон температуры хранения: от -65 до 150 °C
- Максимальная температура перехода: 150 °C
Где применяется
- Портативные устройства: малый корпус и низкое потребление в статике подходят для компактной аппаратуры с батарейным питанием.
- Промышленная автоматика: используется как согласующий логический элемент в платах управления.
- Плотный монтаж на печатных платах: заменяет отдельный вентиль в схемах, где многовходовая микросхема логики не нужна.
- Буферные и согласующие цепи: применяется для объединения или инвертирования сигналов между узлами схемы с питанием в пределах 2–5.5 В.
