Микросхема Texas Instruments SN74AC00DR — четырёхканальный логический элемент И-НЕ серии 74AC, каждый из четырёх вентилей микросхемы имеет два входа и один выход и работает независимо от остальных трёх. Микросхема относится к семейству AC — она сочетает КМОП-уровни потребления в статике с быстродействием, характерным для более старых биполярных логических серий.
Питание микросхемы лежит в диапазоне от 2 до 6 В, что позволяет использовать её как в схемах с напряжением логики 3.3 В, так и в более старых 5-вольтовых трактах без отдельного преобразования уровней. Каждый выход способен отдавать ток до 24 мА, чего достаточно для прямого управления светодиодным индикатором, входом другой логической микросхемы или несколькими нагрузками без буферного каскада.
Входы вентилей выполнены без триггера Шмитта, поэтому переключение линейное и микросхема рассчитана на работу с уже сформированными логическими уровнями, а не с медленно нарастающими или зашумлёнными сигналами. Все четыре элемента независимы и могут использоваться как для построения функции И-НЕ, так и как строительный блок для более сложных комбинационных схем — например, RS-триггера или простого дешифратора.

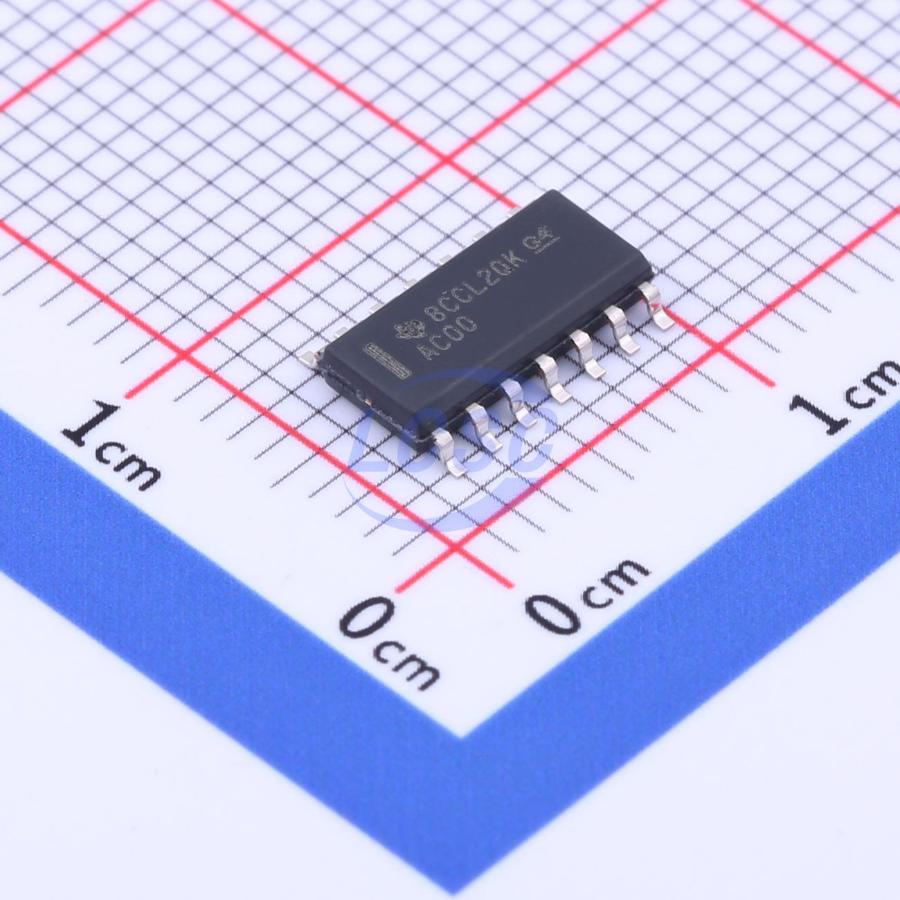

Корпус SOIC-14 подразумевает поверхностный монтаж и подходит для плотной компоновки платы. Рабочий диапазон температур -40...+85°C соответствует стандартному промышленному применению, а вес корпуса — около 0.31 г — типичен для миниатюрной логики в корпусе SOIC.
Основные характеристики
- Тип: логическая микросхема, элемент И-НЕ (NAND)
- Серия: 74AC
- Количество элементов: 4 (по 2 входа на элемент)
- Напряжение питания: 2...6 В
- Выходной ток: 24 мА
- Рабочая температура: -40...+85 °C
- Корпус: SOIC-14
- Монтаж: поверхностный (SMD)
Где применяется
- Цифровые узлы: базовая логика управления и формирование сигналов разрешения в цифровых схемах
- Согласование сигналов: инвертирование и объединение сигналов между узлами платы
- Простые триггеры и дешифраторы: построение RS-триггеров и несложных комбинационных схем на нескольких вентилях
- Промышленная электроника: применение в оборудовании с расширенным температурным диапазоном
