Микросхема Texas Instruments SN65LBC179A SN65LBC179ADR — дифференциальный линейный драйвер и приёмник для интерфейса RS-485, выполненный по технологии LinBiCMOS. Драйвер и приёмник в корпусе имеют независимые входы и выходы, что обеспечивает полный дуплекс — одновременную передачу и приём данных по раздельным линиям связи со скоростью до 30 Мбит/с.
Дифференциальное выходное напряжение драйвера лежит в диапазоне от 1 до 3 В, типовое значение — 1,5 В. Выходные токи драйвера составляют -60 мА по высокому уровню и 60 мА по низкому, а ток короткого замыкания выхода ограничен диапазоном от -250 до 250 мА, что защищает микросхему при случайном замыкании линии. Время нарастания и спада выходного сигнала драйвера типово составляет 7,5 нс, максимум — 11 нс.
Приёмник срабатывает при дифференциальном входном напряжении выше 0,2 В или ниже -0,2 В, типовой гистерезис порога составляет 0,05 В. Диапазон допустимого синфазного напряжения на входе приёмника — от -7 до 12 В, что позволяет принимать сигнал при смещении потенциалов земли между узлами сети. Выходные токи приёмника — -8 мА по высокому уровню и 8 мА по низкому. Задержка распространения сигнала типово составляет 6 нс, максимум — 12 нс.

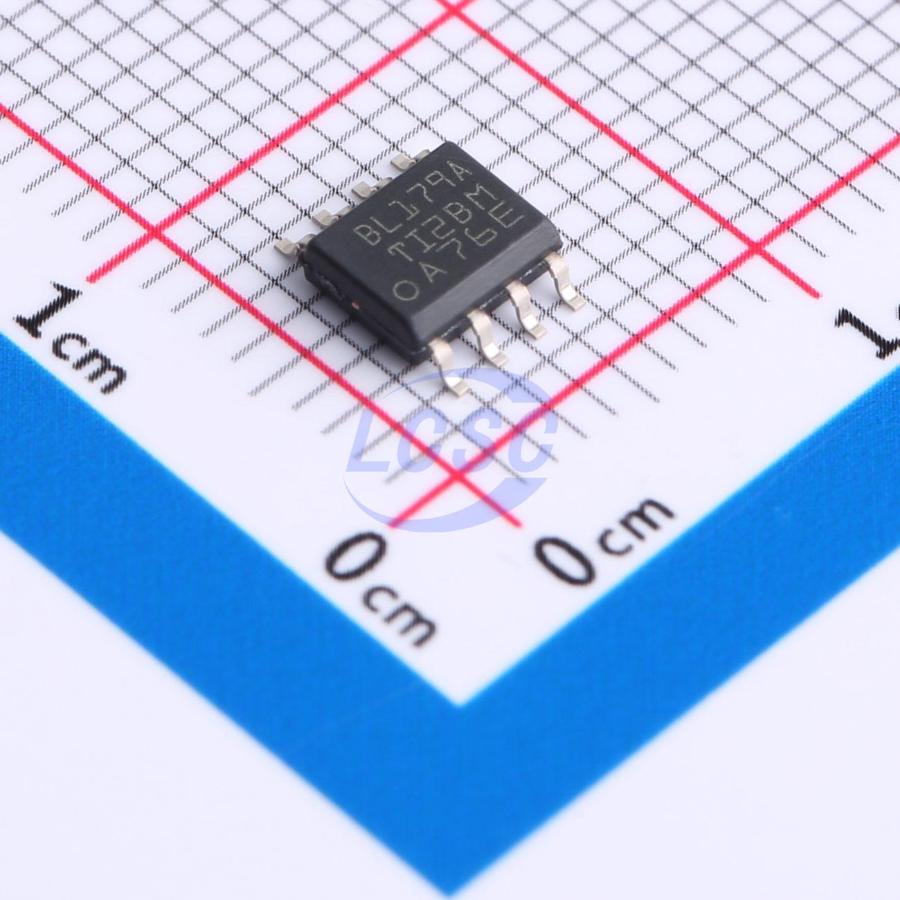

Микросхема питается напряжением от 4,75 до 5,25 В, потребляемый ток не превышает 15 мА, а в отключённом состоянии драйвера — не более 700 мкА. Устойчивость к электростатическим разрядам по модели HBM составляет 12 кВ. Максимальная рассеиваемая мощность в корпусе D — 725 мВт с коэффициентом снижения 5,8 мВт/°C, рабочий диапазон температур — от -40 до +85 °C. Компонент выпускается в восьмивыводном корпусе SOIC-8 для поверхностного монтажа.
Основные характеристики
- Тип: приёмопередатчик RS-485/RS-422
- Режим работы: полный дуплекс
- Скорость передачи: до 30 Мбит/с
- Напряжение питания: 4,75–5,25 В
- Ток потребления: до 15 мА
- Задержка распространения: 6 нс (тип.), 12 нс (макс.)
- Диапазон синфазного напряжения: -7…12 В
- Защита ESD (HBM): 12 кВ
- Корпус: SOIC-8, 8 выводов
- Рабочая температура: -40…+85 °C
Где применяется
- Промышленные сети передачи данных: организация линий RS-485 в системах автоматизации и АСУ ТП
- Распределённые системы сбора данных: связь контроллеров и датчиков на объектах со значительными перепадами потенциала земли
- Преобразователи интерфейсов: построение шлюзов RS-485/RS-422 в измерительном и коммуникационном оборудовании
- Промышленные контроллеры: подключение периферийных модулей по дуплексному каналу с высокой помехозащищённостью
