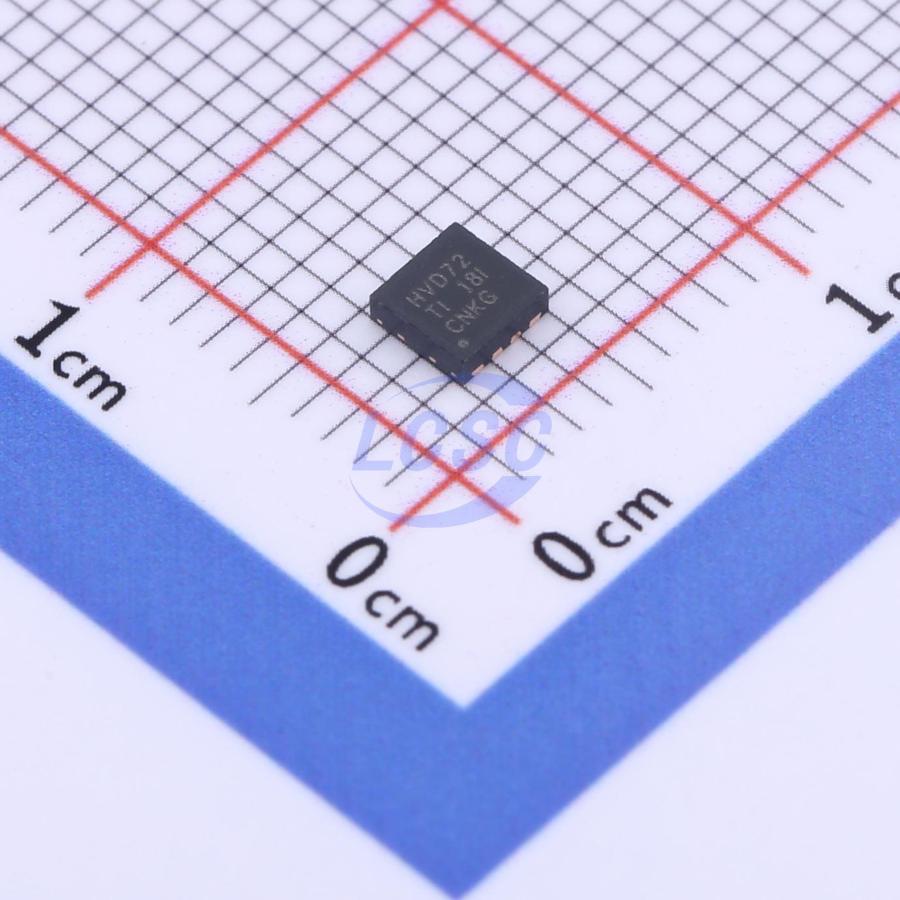

Микросхема Texas Instruments SN65HVD72DRBR — полудуплексный приёмопередатчик интерфейса RS-485, рассчитанный на питание 3,3 В. Логические входы совместимы как с 3,3-вольтовыми, так и с 5-вольтовыми контроллерами благодаря максимально допустимому входному напряжению 5 В, что упрощает подключение микросхемы к цифровым узлам разного логического уровня без дополнительных согласующих цепей.
Скорость передачи данных для этого исполнения серии составляет 250 кбит/с при минимальной длительности бита не менее 4 мкс. Приёмник имеет гистерезис порогового напряжения не менее 80 мВ, что снижает чувствительность к дребезгу и наводкам на длинных линиях, а параметры входного каскада позволяют подключать к одной шине более 200 узлов без потери устойчивости приёма.
Отдельное внимание в этом исполнении уделено защите линии передачи: устойчивость к электростатическому разряду по модели тела человека составляет не менее 15000 В, по контактному разряду согласно IEC 61000-4-2 — свыше ±12 кВ, по быстрым импульсным помехам IEC 61000-4-4 — свыше ±4 кВ. Такой запас защиты рассчитан на подключение к протяжённым промышленным шинам, где линия открыта для статических разрядов и импульсных наводок.
Ток потребления в дежурном режиме не превышает 2 мкА, ток покоя — не более 1 мА, что позволяет использовать микросхему в узлах с ограниченным энергопотреблением. Микросхема сохраняет работоспособность при температуре от -40 до 125 °C и выпускается в компактном корпусе VSON8 на 8 выводов.
Основные характеристики
- Интерфейс: RS-485, полудуплекс
- Напряжение питания: 3,0–3,6 В (макс. 5 В)
- Совместимость логических входов: контроллеры 3,3 В и 5 В
- Скорость передачи данных: 250 кбит/с
- Минимальная длительность бита: 4 мкс
- Гистерезис приёмника: не менее 80 мВ
- Число узлов на шине: более 200
- ESD (модель тела человека): не менее 15000 В
- ESD IEC 61000-4-2 (контактный разряд): свыше ±12 кВ
- ESD IEC 61000-4-4 (импульсные помехи): свыше ±4 кВ
- Ток дежурного режима: менее 2 мкА
- Ток покоя: не более 1 мА
- Рабочая температура: от -40 до +125°C
- Корпус: VSON8, 8 выводов
Где применяется
- Промышленная автоматика: сети RS-485 между контроллерами и датчиками в цехах
- Системы сбора данных и телеметрии: передача показаний по протяжённым линиям связи
- Устройства с батарейным питанием: низкий ток дежурного режима снижает расход энергии
- Промышленные объекты с наводками: повышенная защита линии от статики и импульсных помех
