Микросхема Texas Instruments REF3030AIDBZR — источник опорного напряжения серии REF3030 с выходным напряжением 3 В. Микросхема формирует стабильное эталонное напряжение для аналого-цифровых и цифро-аналоговых преобразователей, измерительных схем и других узлов, где точность опорного уровня определяет точность работы всей системы.
Начальная точность выходного напряжения составляет 0,2 %, а температурный коэффициент — не более ±35 ppm/°C, поэтому напряжение на выходе меняется незначительно при колебаниях температуры окружающей среды. Такая стабильность важна в схемах, где опорное напряжение служит точкой отсчёта для измерения других величин.

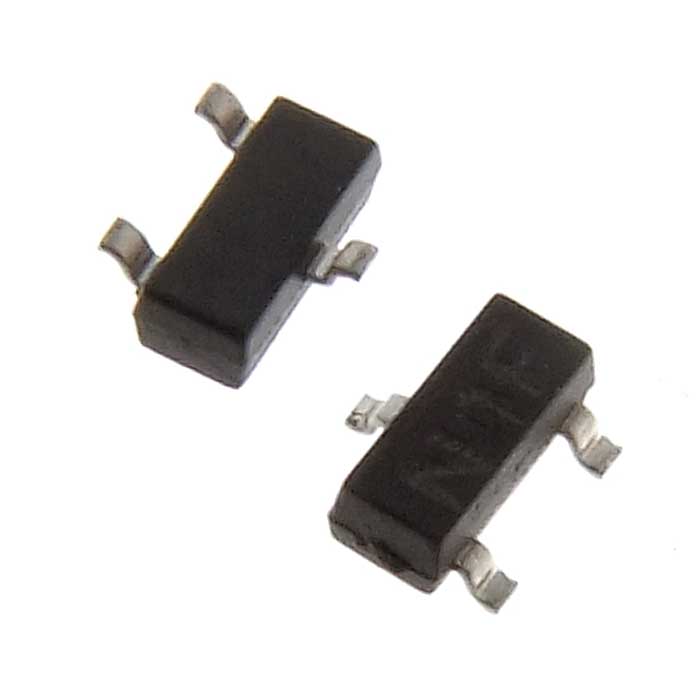

Микросхема допускает входное напряжение до 5,5 В и рассчитана на монтаж методом поверхностного монтажа в корпусе SOT-23-3 — компактном трёхвыводном корпусе, занимающем минимум места на плате рядом с преобразователем или измерительной схемой.
Рабочий диапазон температур составляет от −40 до +125 °C, что позволяет использовать микросхему в оборудовании, эксплуатируемом при значительных перепадах температуры — от промышленных контроллеров до полевой электроники.
Основные характеристики
- Производитель: Texas Instruments
- Тип: источник опорного напряжения серии REF3030
- Обозначение: REF3030AIDBZR
- Выходное напряжение: 3 В
- Начальная точность: 0,2 %
- Температурный коэффициент: ±35 ppm/°C
- Входное напряжение: до 5,5 В
- Корпус: SOT-23-3
- Монтаж: поверхностный (SMT)
- Рабочая температура: от −40 до +125 °C
Где применяется
- Аналого-цифровые и цифро-аналоговые преобразователи: опорное напряжение задаёт шкалу преобразования.
- Измерительные приборы: стабильный эталон нужен там, где от точности опорного напряжения зависит точность измерения.
- Промышленная электроника с широким диапазоном температур: рабочий диапазон от −40 до +125 °C допускает установку вне помещений с климат-контролем.
- Компактные платы: корпус SOT-23-3 занимает минимум места при плотной компоновке компонентов.
