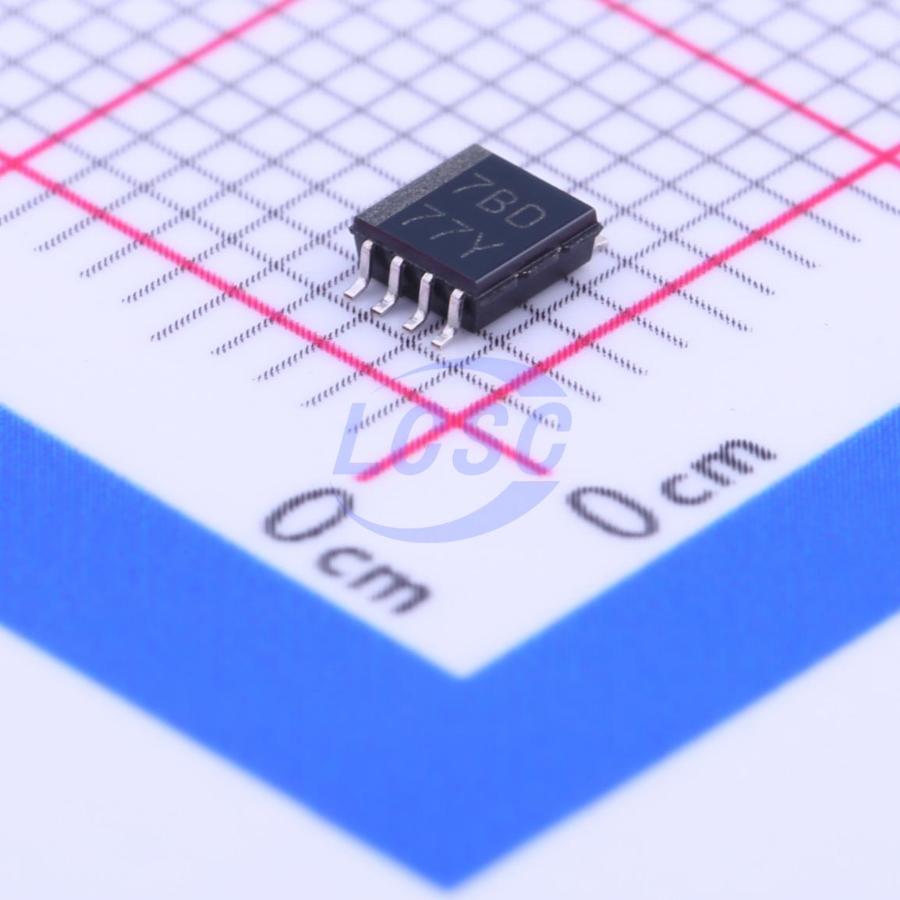

Микросхема Texas Instruments PCA9306DCTR — это двухканальный двунаправленный повторитель для шины I2C, который согласует уровни напряжения между двумя доменами питания в пределах одной последовательной шины. Микросхема включается между узлом с одним напряжением питания и узлом с другим, позволяя устройствам с разными логическими уровнями обмениваться данными по общим линиям SDA и SCL без отдельных транзисторных согласователей на каждую линию.
Максимальное напряжение питания микросхемы составляет 5.5 В, что покрывает типовые логические уровни цифровых интерфейсов от 1.8 до 5 В, применяемые в современных периферийных узлах и модулях датчиков. Два независимых канала повторителя обеспечивают двунаправленную передачу сигналов SDA и SCL: каждая линия шины I2C работает в обе стороны без выделения отдельных проводников на приём и передачу, как это устроено в самой шине I2C.
Микросхема выполнена в корпусе SSOP-8 для поверхностного монтажа. Уменьшенный шаг выводов по сравнению со стандартным корпусом SOIC сокращает занимаемую на печатной плате площадь, что важно при разработке компактных модулей, где повторитель шины ставится рядом с основным контроллером или разъёмом расширения.
Основные характеристики
- Тип: двунаправленный повторитель шины I2C
- Количество каналов: 2, двунаправленные
- Максимальное напряжение питания: 5.5 В
- Корпус: SSOP-8
- Тип монтажа: SMD
Где применяется
- Согласование уровней напряжения: соединение узлов шины I2C, питающихся от разных напряжений, без потери целостности сигнала.
- Разветвление и удлинение шины I2C: буферизация сигналов позволяет подключать к шине больше устройств или разносить их на плате дальше друг от друга.
- Компактные встраиваемые модули: корпус SSOP-8 подходит для плат с плотным расположением компонентов и ограниченной площадью монтажа.
- Периферийные узлы с разноуровневыми датчиками: подключение датчиков и модулей расширения, работающих на ином напряжении питания, чем основной контроллер.
