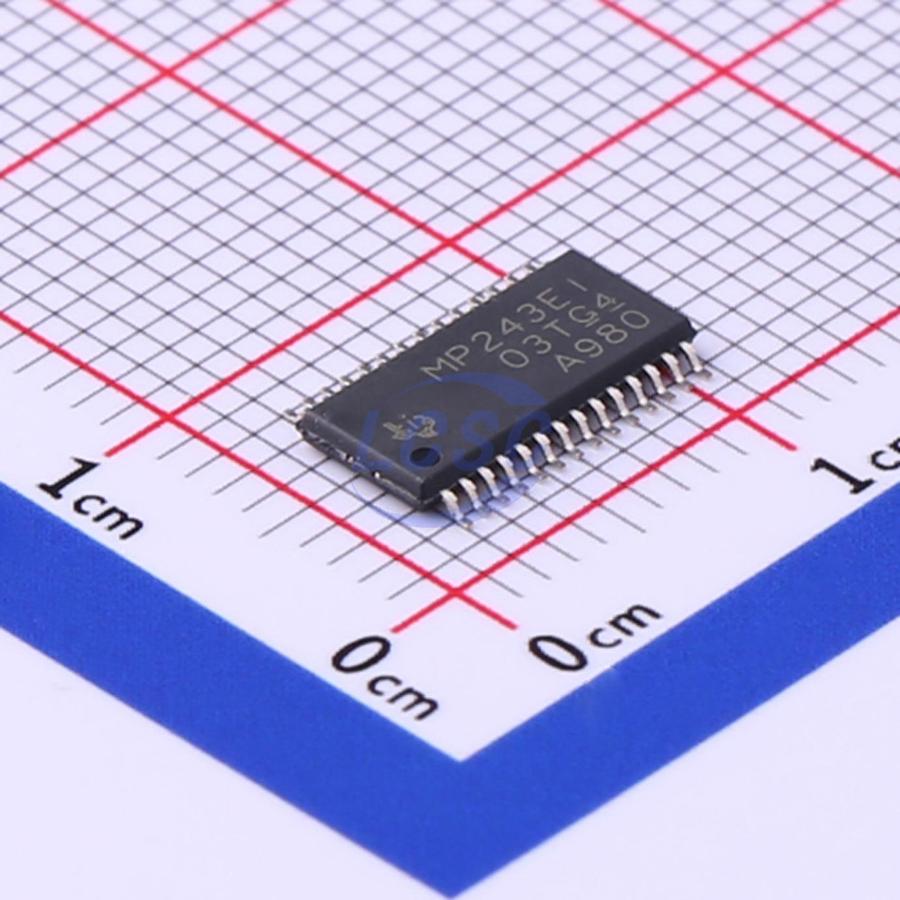

Микросхема Texas Instruments MAX3243EIPWR — приёмопередатчик интерфейса RS-232 с тремя драйверами и пятью приёмниками в одном корпусе. Драйверы преобразуют логические уровни в размах напряжения, принятый стандартом RS-232, а приёмники выполняют обратное преобразование, снижая внешние сигналы до ±25 В до логических уровней питания микросхемы.
Питание микросхемы лежит в диапазоне от 3 до 5,5 В, что позволяет запитывать её как от 5-вольтовой, так и от 3,3-вольтовой шины без отдельного преобразователя. Встроенный умножитель напряжения формирует уровни для драйверов RS-232, перепад питания умножителя достигает 13 В, а для его работы требуется всего четыре внешних конденсатора по 0,1 мкФ — без дополнительных индуктивностей или внешних источников повышенного напряжения. Скорость передачи данных — до 500 кбит/с.
Входы и выходы линий RS-232 защищены от электростатических разрядов до ±15 кВ по модели HBM, ±8 кВ контактным разрядом и ±15 кВ воздушным разрядом по методике IEC — запас важен для портов, подключаемых внешними кабелями, где разъём напрямую доступен пользователю. В режиме ожидания микросхема потребляет не более 1 мкА, тепловое сопротивление корпус-среда — 62 °C/Вт.
Корпус TSSOP-28 для поверхностного монтажа и рабочий диапазон температур от -40 до +85 °C позволяют использовать микросхему в промышленной аппаратуре и переносных приборах с последовательным портом RS-232.
Основные характеристики
- Интерфейс: RS-232
- Количество драйверов: 3
- Количество приёмников: 5
- Напряжение питания: 3–5,5 В
- Диапазон входного напряжения приёмников: ±25 В
- Максимальное выходное напряжение драйверов: ±13,2 В
- Перепад напряжения умножителя: до 13 В
- Внешние конденсаторы: 4 × 0,1 мкФ
- Максимальная скорость передачи данных: 500 кбит/с
- Ток потребления в режиме ожидания: 1 мкА (тип.)
- Защита от ЭСР: HBM ±15 кВ, IEC контактный ±8 кВ, IEC воздушный ±15 кВ
- Тепловое сопротивление корпус-среда: 62 °C/Вт
- Диапазон рабочих температур: -40...+85 °C
- Корпус: TSSOP-28, 28 выводов
- Тип монтажа: SMD
Где применяется
- Промышленные контроллеры: последовательный порт RS-232 для связи с ПЛК и панелями оператора
- Переносные приборы: питание от батареи благодаря диапазону напряжения 3–5,5 В
- Оборудование с внешними разъёмами: повышенная защита от ЭСР на линиях, выведенных наружу корпуса
- Измерительная техника: обмен данными с ПК или регистраторами по стандартному интерфейсу RS-232
