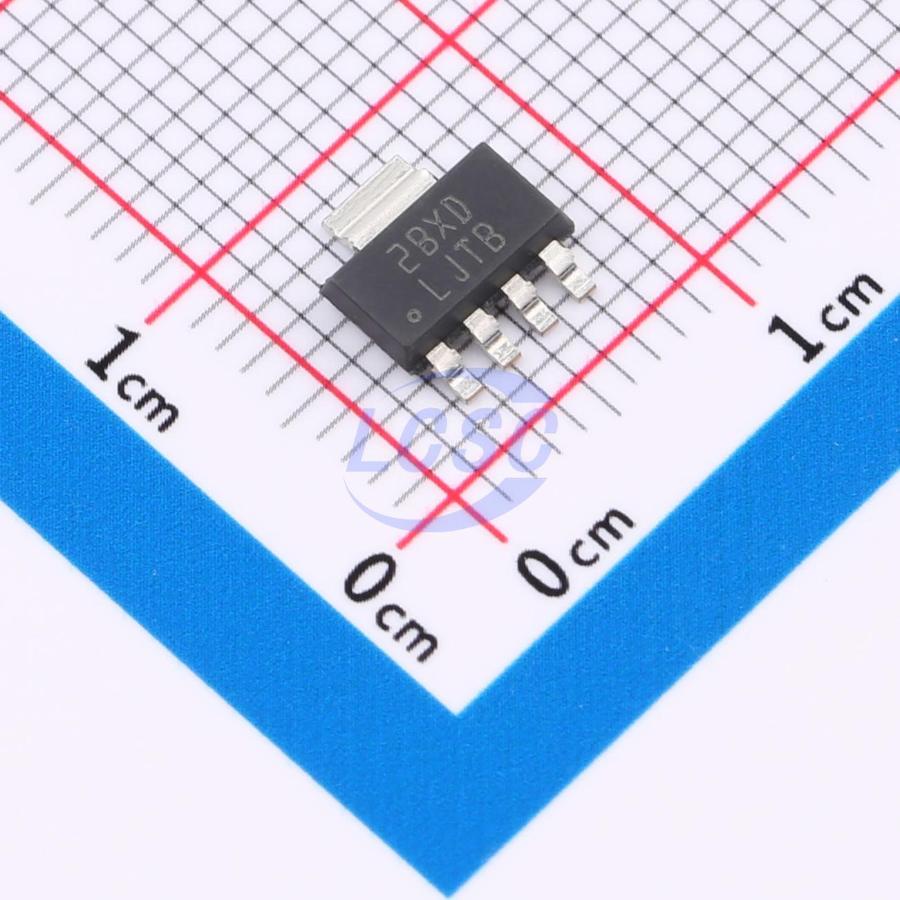

Микросхема Texas Instruments LP38692MPX-5.0/NOPB — линейный стабилизатор напряжения с малым падением (LDO) положительной полярности на фиксированный выход 5 В и максимальный ток нагрузки 1 А. Выполнена по КМОП-технологии в корпусе SOT-223-5 и предназначена для получения стабильного напряжения из входной шины с ограниченным запасом по напряжению.
Минимальное входное напряжение — 2.7 В, максимальное — 10 В. Типовое падение напряжения на регуляторе при токе нагрузки 1 А составляет 450 мВ, что позволяет сохранять стабильные 5 В на выходе даже при просадке входного напряжения источника питания.
Точность выходного напряжения — 2.5% при 25°C, ток покоя — 55 мкА при полной нагрузке, ток потребления в режиме отключения — 1 мкА. Устройство сохраняет устойчивость при работе с керамическими выходными конденсаторами со сверхнизким эквивалентным последовательным сопротивлением номиналом от 1 мкФ, что упрощает разводку платы без дополнительных демпфирующих резисторов.
Рабочий диапазон температур — от -40°C до +125°C, максимальная температура перехода ограничена 150°C, диапазон хранения — от -65°C до +150°C. Кристалл выдерживает электростатический разряд по модели тела человека (HBM) до ±2000 В, а температура пайки выводов при монтаже — до 260°C в течение 5 секунд, что соответствует стандартным профилям оплавления для SMD-компонентов.
Основные характеристики
- Выходное напряжение: 5 В
- Максимальный выходной ток: 1 А
- Входное напряжение: от 2.7 В до 10 В
- Падение напряжения: 450 мВ при 1 А
- Точность выходного напряжения: 2.5% при 25°C
- Ток покоя: 55 мкА при полной нагрузке
- Ток в режиме отключения: 1 мкА
- Минимальный выходной конденсатор: 1 мкФ, керамический, сверхнизкое ЭПС
- Диапазон рабочих температур: от -40°C до +125°C
- Диапазон температур хранения: от -65°C до +150°C
- Максимальная температура перехода: 150°C
- Стойкость к ЭСР (HBM): ±2000 В
- Температура пайки выводов: 260°C, 5 секунд
- Корпус: SOT-223-5
- Монтаж: поверхностный (SMD)
Где применяется
- Питание аналоговых узлов: получение стабильных 5 В с низким уровнем шума
- Промышленная автоматика: оборудование с расширенным диапазоном рабочих температур
- Бытовая электроника: линейное питание сенсоров и интерфейсных микросхем
- Компактные платы: корпус SOT-223-5 экономит место при поверхностном монтаже
