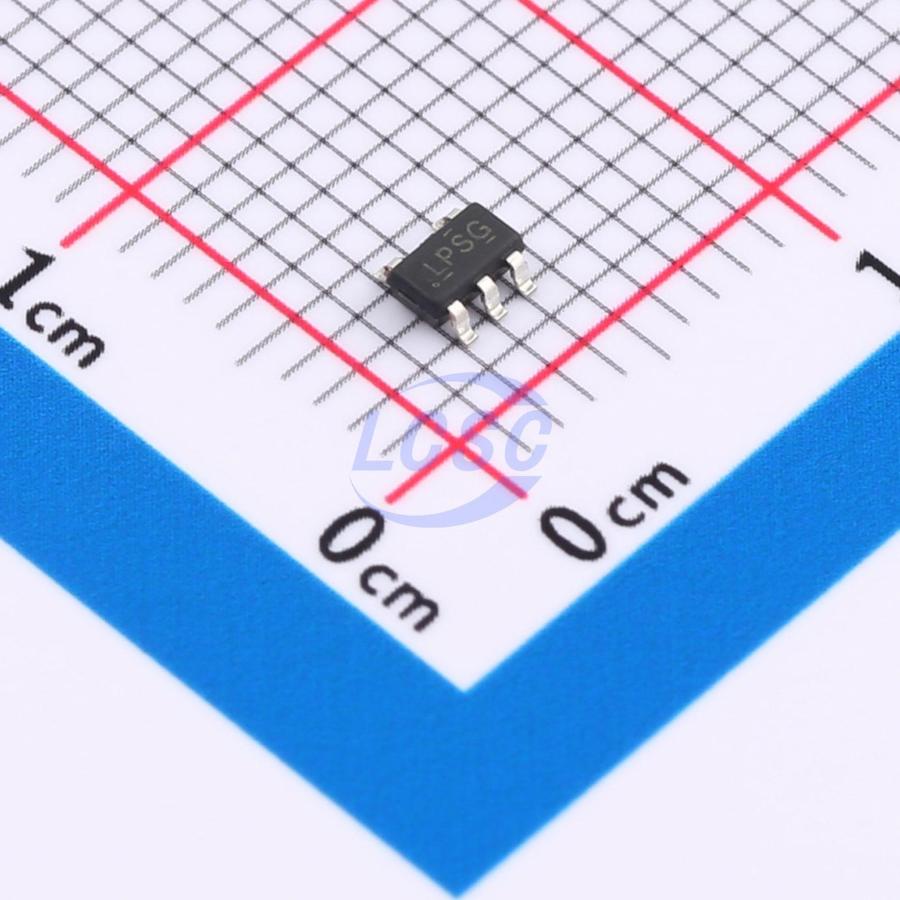

Микросхема Texas Instruments LP2985-50DBVR — линейный стабилизатор напряжения (LDO) с фиксированным выходным напряжением 5 В и максимальным выходным током 150 мА, выполненный в корпусе SOT-23-5. Индекс «50» в обозначении соответствует именно этому исполнению с выходом на 5 В — в семействе LP2985 также выпускаются версии с другими фиксированными напряжениями, отличающимися с шагом 100 мВ.
Стабилизатор рассчитан на входное напряжение от 2,5 до 16 В и сохраняет работоспособность при типовом падении напряжения 450 мВ на токе 150 мА, что относит его к классу LDO с низким падением. Схема устойчива при выходном керамическом конденсаторе от 2,2 мкФ, отдельных требований к минимальному эквивалентному последовательному сопротивлению производитель не предъявляет, что упрощает подбор конденсатора под конкретную плату.
Отдельного внимания заслуживает вывод плавного старта и байпаса: подключение к нему конденсатора 10 нФ снижает выходной шум до 30 мкВ RMS и одновременно формирует плавный запуск, ограничивающий бросок тока при включении. У микросхемы есть вход управления отключением, переводящий стабилизатор в режим пониженного энергопотребления с током утечки около 1,12 мкА.
Встроенная защита включает ограничение выходного тока и тепловую защиту, которые предохраняют кристалл при коротком замыкании на выходе или превышении допустимой температуры перехода. Диапазон рабочих температур перехода составляет от −40 до +125 °C, что допускает применение как в бытовой, так и в промышленной аппаратуре.
Основные характеристики
- Корпус: SOT-23-5, 5 выводов, размер 2,9×2,8 мм
- Выходное напряжение: 5 В, фиксированное
- Максимальный выходной ток: 150 мА
- Входное напряжение: 2,5–16 В
- Типовое падение напряжения: 450 мВ при токе 150 мА
- Собственное потребление: 71 мкА без нагрузки, 750 мкА при полной нагрузке
- Ток в режиме отключения: 1,12 мкА
- Подавление пульсаций питания: 70 дБ на 1 кГц, 40 дБ на 1 МГц
- Выходной шум: 30 мкВ RMS с конденсатором байпаса 10 нФ
- Минимальный выходной конденсатор: 2,2 мкФ, керамический
- Защита: ограничение выходного тока, тепловая защита, плавный старт
- Диапазон температур перехода: от −40 до +125 °C
Где применяется
- Питание сенсоров и модулей связи: низкий уровень шума на выходе подходит для аналоговых и радиочастотных цепей, чувствительных к помехам по питанию
- Портативная аппаратура: малое собственное потребление и режим отключения снижают расход энергии батареи
- Пост-регулирование после импульсных преобразователей: стабилизатор сглаживает пульсации на выходе DC-DC преобразователя перед подачей на чувствительную нагрузку
- Встраиваемые контроллеры: фиксированный выход 5 В используется для питания логики и периферии на платах с ограниченным местом под корпус SOT-23-5
