Микросхема Texas Instruments LP2985-50DBVR — линейный стабилизатор напряжения (LDO) с фиксированным выходным напряжением 5 В и максимальным током нагрузки 150 мА. Компонент рассчитан на работу при входном напряжении от 2.5 до 16 В и сохраняет стабилизацию при относительно небольшой разнице между входным и выходным напряжением, что снижает тепловыделение по сравнению со стабилизаторами с большим падением напряжения.
Типовое падение напряжения между входом и выходом составляет 450 мВ при токе нагрузки 150 мА. Для устойчивой работы стабилизатору достаточно выходного керамического конденсатора ёмкостью от 2.2 мкФ — небольшое требование к внешней обвязке позволяет разместить стабилизатор на плате компактно, без крупных электролитических конденсаторов.
Микросхема отличается низким собственным потреблением: ток покоя без нагрузки — 71 мкА, под полной нагрузкой — 750 мкА, а в режиме отключения ток снижается до 1.12 мкА. Подавление пульсаций по питанию составляет 70 дБ на частоте 1 кГц и 40 дБ на частоте 1 МГц, выходной шум — 30 мкВ (среднеквадратичное значение) при использовании блокировочного конденсатора 10 нФ. Эти параметры делают стабилизатор пригодным для питания узлов, чувствительных к помехам по шине питания.

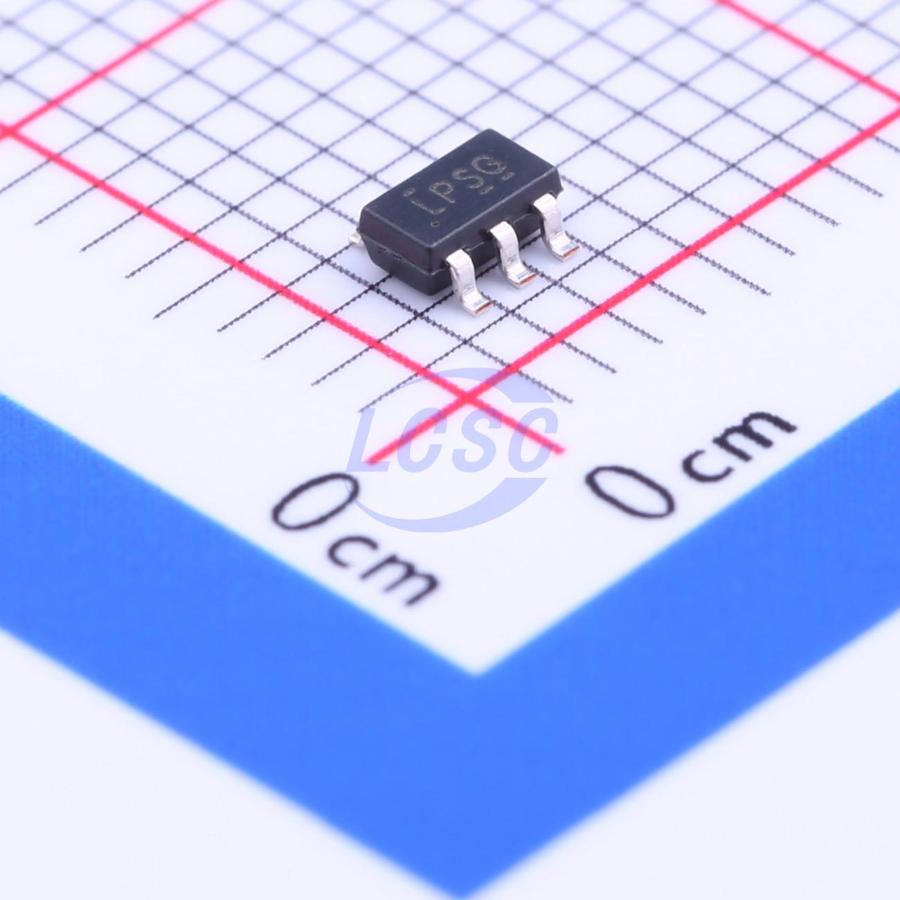

Стабилизатор выпускается в пятивыводном корпусе SOT-23 размером 2.9×2.8 мм и рассчитан на диапазон температур перехода от -40°C до +125°C. Встроенная защита включает ограничение выходного тока, тепловую защиту от перегрева и плавный старт (soft-start), ограничивающий бросок тока при включении питания. Выходное напряжение семейства LP2985 задаётся ступенями по 100 мВ; в данном исполнении оно зафиксировано на уровне 5 В.
Основные характеристики
- Выходное напряжение: 5 В, фиксированное
- Максимальный ток нагрузки: 150 мА
- Диапазон входного напряжения: от 2.5 до 16 В
- Типовое падение напряжения: 450 мВ при 150 мА
- Минимальный выходной конденсатор: 2.2 мкФ, керамический
- Ток покоя без нагрузки / под нагрузкой: 71 мкА / 750 мкА
- Ток в режиме отключения: 1.12 мкА (типовое значение)
- Подавление пульсаций по питанию: 70 дБ на 1 кГц, 40 дБ на 1 МГц
- Выходной шум: 30 мкВ RMS при блокировочном конденсаторе 10 нФ
- Защита: ограничение тока, тепловая защита, плавный старт, управление отключением
- Диапазон температур перехода: от -40°C до +125°C
- Корпус: SOT-23, 5 выводов, 2.9 × 2.8 мм
Где применяется
- Питание чувствительных к шумам узлов: аналоговые тракты, датчики и радиочастотные модули, для которых важен низкий уровень пульсаций и шума на выходе
- Портативные и автономные устройства: низкий ток покоя продлевает работу от батареи при простое схемы
- Компактные платы с плотным монтажем: малый корпус и минимальная внешняя обвязка позволяют экономить место
- Узлы с управляемым отключением питания: вывод разрешения работы даёт возможность программно обесточивать участок схемы для экономии энергии
