Микросхема Texas Instruments LM7805CT — линейный стабилизатор напряжения с фиксированным выходом 5 В из серии 7805. Он принимает на вход более высокое нестабилизированное напряжение и поддерживает на выходе постоянные 5 В. Внешних элементов подстройки у него нет: выходное значение задано при изготовлении, а настроить его резистором нельзя.
Входное напряжение по данным документации лежит в пределах от 10 до 35 В, выходной ток указан 1,5 А. Эти значения определяют область применения: нагрузки до такого тока на 5 В, питаемые от источников с заметно большим напряжением. Рабочая температура — от -40°C до 125°C.

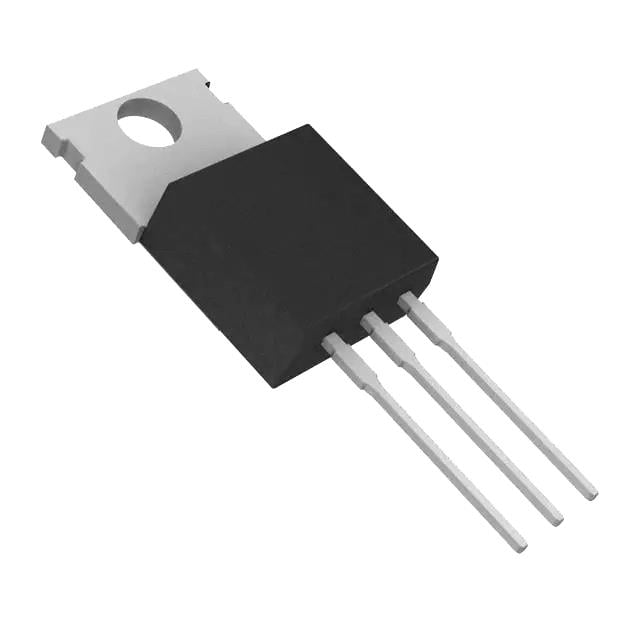

Стабилизатор линейный, поэтому разность между входным и выходным напряжением рассеивается на нём в виде тепла. Чем больше разность и ток, тем сильнее нагрев. Для токов, близких к предельному, и для высокого входного напряжения нужен теплоотвод. Корпус TO-220 рассчитан на крепление к радиатору: у него есть металлическая площадка. Импульсный преобразователь греется меньше, но линейный проще по схеме и не создаёт коммутационных помех.
Монтаж выводной, три вывода, установка в отверстия платы. Для плат под автоматическую поверхностную сборку нужно искать исполнение в другом корпусе. В документации в качестве изготовителя указана компания ONSEMI, поэтому при подборе по производителю лучше сверяться с заводской маркировкой.
Основные характеристики
Линейный стабилизатор 5 В с фиксированным выходом, выходной ток 1,5 А. Вход до 35 В, корпус TO-220, выводной монтаж.
Где применяется
- Питание цифровых схем: получение 5 В для логики и микроконтроллеров от более высокого напряжения.
- Блоки питания: стабилизация после трансформатора и выпрямителя.
- Промышленная автоматика: питание датчиков и узлов управления от общей шины с повышенным напряжением.
