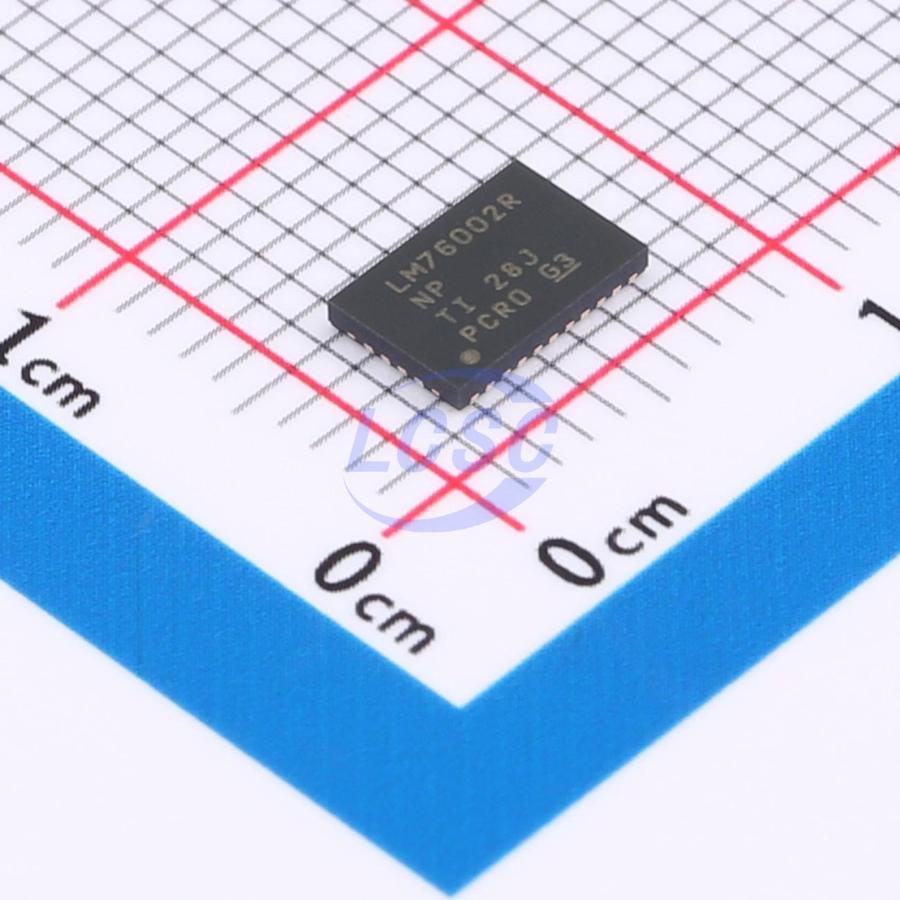

Регулятор Texas Instruments LM76002RNPR — синхронный понижающий импульсный преобразователь напряжения. Он принимает на входе напряжение от 3,5 до 60 В (абсолютный максимум — 65 В) и формирует на выходе стабилизированное напряжение от 1 В до 95% от входного при токе нагрузки до 2,5 А. Микросхема выполнена в корпусе WQFN30 EP размером 6,00×4,00 мм на 30 выводов, монтаж поверхностный, рабочий диапазон температур — от -40 до +125 °C.
Управление построено на пиковом токовом режиме (peak current-mode control). Частота переключения задаётся резистором на выводе Rt в пределах от 300 кГц до 2,2 МГц; если вывод оставить не подключённым, устанавливается значение по умолчанию 500 кГц, замыкать его на землю нельзя. При малой нагрузке преобразователь переходит в режим PFM (Auto Mode), также доступен режим принудительной ШИМ (FPWM). Предусмотрена синхронизация по внешнему тактовому сигналу и функция voltage tracking для согласованного запуска нескольких напряжений питания. Время плавного пуска по умолчанию — 6,3 мс, значение можно изменить внешним конденсатором.
Встроенная защита включает ограничение тока в каждом цикле переключения, защиту от короткого замыкания в режиме hiccup, блокировку при пониженном входном напряжении (UVLO) и тепловое отключение при перегреве. Для работы схемы производитель указывает конденсаторы: 1 мкФ на выводе смещения, 470 нФ на выводе bootstrap и 2,2 мкФ на выводе VCC. Ток потребления в режиме покоя — 15 мкА, минимальное время включения ключа — 65 нс, минимальное время выключения — 95 нс, что даёт устойчивую работу при большом отношении входного и выходного напряжений.
Основные характеристики
- Входное напряжение: 3,5–60 В (абс. макс. 65 В)
- Выходное напряжение: 1 В – 95% от Vin
- Выходной ток: до 2,5 А
- Диапазон рабочих температур: -40…+125 °C
- Корпус: WQFN30 EP, 6,00×4,00 мм, 30 выводов
- Частота переключения: 300 кГц – 2,2 МГц (по умолчанию 500 кГц)
- Ток покоя: 15 мкА
- Режим управления: пиковый токовый (peak current-mode)
- Защита: ограничение тока по циклам, hiccup при КЗ, UVLO, тепловое отключение
- Монтаж: SMD
Где применяется
- Телекоммуникационная инфраструктура: питание узлов связи с широким входным диапазоном
- Системы учёта и слежения за парком техники: автономные и бортовые модули с нестабильным питанием
- Видеонаблюдение: преобразование напряжения для камер и регистраторов
- Программируемые логические контроллеры: стабилизация питания в промышленной автоматике
