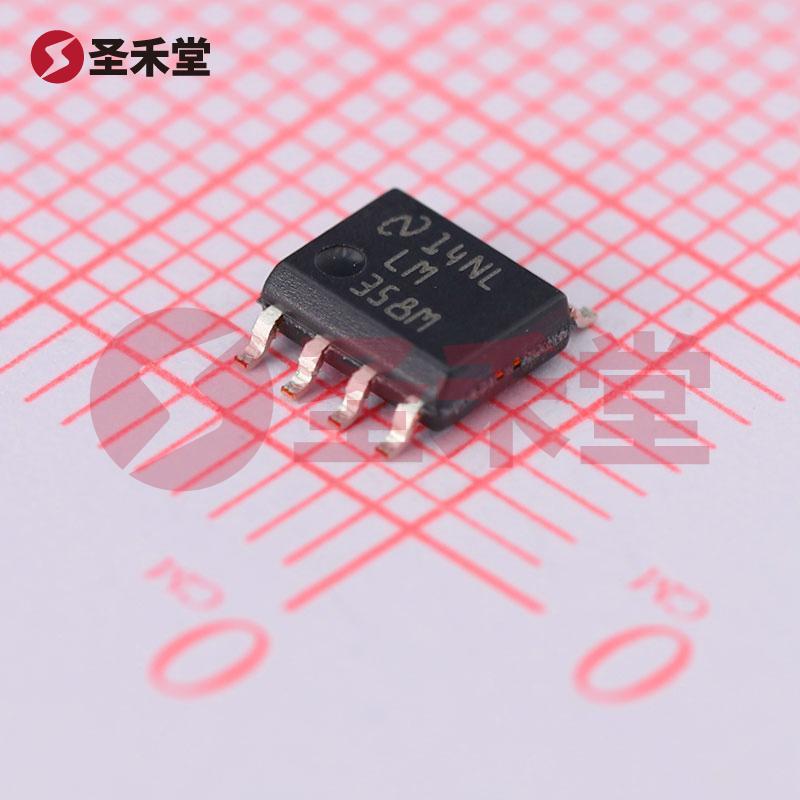

Микросхема Texas Instruments LM358 LM358MX/NOPB — сдвоенный операционный усилитель общего назначения в корпусе для поверхностного монтажа SOIC-8. Микросхема содержит два независимых канала усиления на одном кристалле и рассчитана на работу как от однополярного, так и от двухполярного источника питания.
Диапазон питающих напряжений — от 3 до 32 В при однополярном включении или от ±1,5 до ±16 В при двухполярном. Ток потребления по цепи питания не превышает 500 мкА, что позволяет использовать микросхему в схемах с ограниченным энергопотреблением. Коэффициент усиления по постоянному току достигает 100 дБ, полоса пропускания при единичном усилении составляет 1 МГц.
Особенность входных и выходных каскадов LM358 — работа вблизи потенциала земли. Синфазный диапазон входного напряжения включает уровень земли, а выходное напряжение способно приближаться к нулю, что упрощает построение схем с однополярным питанием без смещения сигнала. Выход выдерживает длительное короткое замыкание на землю, входной ток ограничен на уровне 50 мА, а входное напряжение смещения не превышает 2 мВ.
Максимально допустимое напряжение питания — 32 В, предельное дифференциальное входное напряжение равно напряжению питания, а абсолютный максимум по входу — от −0,3 до 32 В. Рабочий диапазон температур — от 0 до 70 °C, диапазон хранения — от −65 до 150 °C, рассеиваемая мощность — 530 мВт. Корпус SOIC-8 имеет размеры 4,90×3,91 мм, число выводов — 8, пиковая температура пайки по MSL — 260 °C.
Основные характеристики
- Тип: сдвоенный операционный усилитель
- Количество каналов: 2
- Напряжение питания (однополярное): от 3 до 32 В
- Напряжение питания (двухполярное): от ±1,5 до ±16 В
- Ток потребления: 500 мкА
- Коэффициент усиления: 100 дБ
- Полоса пропускания: 1 МГц
- Входное напряжение смещения: 2 мВ
- Входной ток ограничения: 50 мА
- Рассеиваемая мощность: 530 мВт
- Рабочая температура: от 0 до 70 °C
- Температура хранения: от −65 до 150 °C
- Корпус: SOIC-8
- Количество выводов: 8
- Монтаж: SMD
Где применяется
- Усиление сигналов датчиков: два канала в одном корпусе позволяют обработать сигналы с двух источников без второй микросхемы
- Активные фильтры низкой частоты: полоса 1 МГц достаточна для звуковых и низкочастотных измерительных трактов
- Схемы с однополярным питанием: работа входа и выхода вблизи земли упрощает построение усилителей без биполярного источника
- Промышленная автоматика и бытовая электроника: широкий диапазон питающих напряжений позволяет использовать микросхему в разных типах устройств
