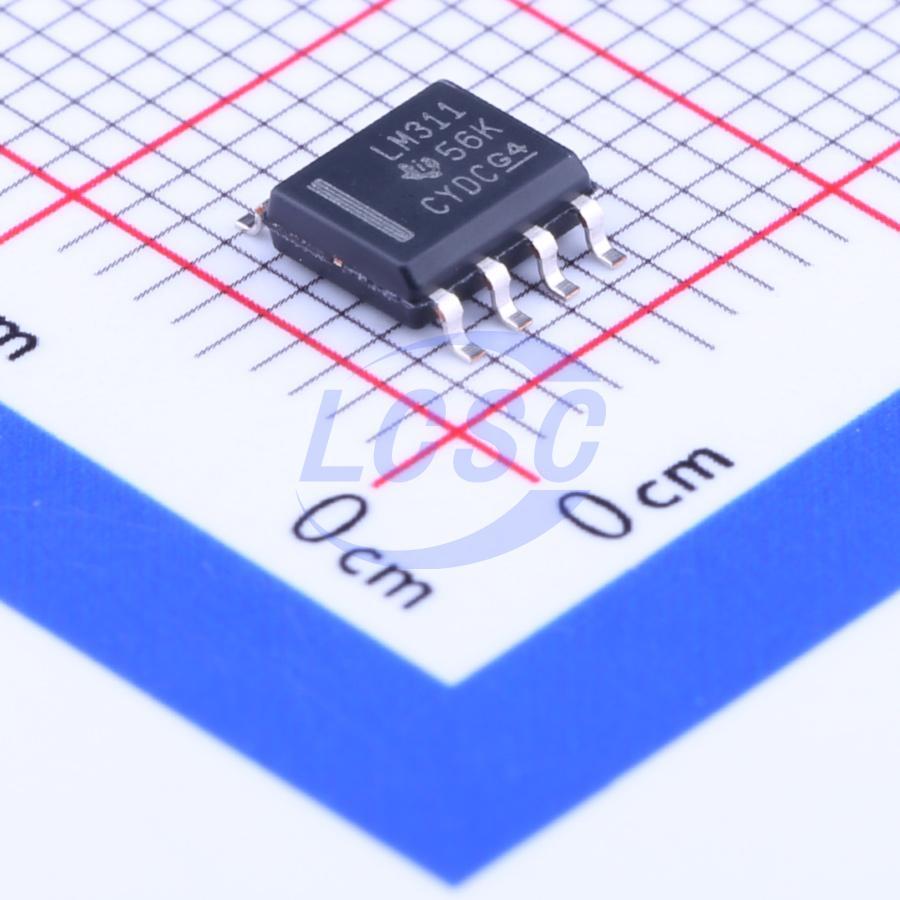

Микросхема Texas Instruments LM311DR — это компаратор напряжения общего применения в корпусе SOIC-8 для поверхностного монтажа. Микросхема сравнивает напряжения на двух входах и переключает выходной каскад с открытым коллектором и открытым эмиттером, что позволяет свободно задавать логический уровень и нагрузку выхода внешней подтяжкой.
Компаратор совместим по логическим уровням с TTL и МОП-схемами, а выходной каскад выдерживает ток до 50 мА и напряжение до 50 В независимо от напряжения питания самой микросхемы — это позволяет управлять нагрузками с более высоким напряжением, чем питание компаратора. Максимальная длительность короткого замыкания на выходе — 10 с.
Питание LM311DR можно подавать как однополярное — от 5 до 18 В, так и двухполярное — ±15 В, при этом суммарное напряжение питания не должно превышать 36 В. Максимальное дифференциальное входное напряжение — ±30 В, максимальный входной ток смещения — 300 нА, что обеспечивает малую нагрузку на источник сигнала на входах.
Тепловое сопротивление переход-среда составляет 97°C/Вт, микросхема сохраняет работоспособность при температуре от 0°C до +70°C, а температура хранения — от -65°C до +150°C. Максимальная температура вывода при пайке — 260°C, максимальная температура перехода — 150°C.
Основные характеристики
- Тип: компаратор напряжения
- Корпус: SOIC-8 (D), 8 выводов, SMD
- Тип выхода: открытый коллектор и открытый эмиттер
- Совместимость по логике: TTL, МОП
- Напряжение питания (однополярное): 5–18 В
- Напряжение питания (двухполярное): ±15 В
- Максимальное суммарное напряжение питания: 36 В
- Максимальное дифференциальное входное напряжение: ±30 В
- Максимальный входной ток смещения: 300 нА
- Максимальный выходной ток: 50 мА
- Максимальное выходное напряжение: 50 В
- Максимальная длительность КЗ на выходе: 10 с
- Тепловое сопротивление переход-среда: 97°C/Вт
- Рабочая температура: 0°C…+70°C
- Температура хранения: -65°C…+150°C
Где применяется
- Аналого-цифровое преобразование: формирование логического сигнала по результату сравнения аналоговых напряжений
- Детекторы уровня: контроль превышения порогового напряжения в измерительных цепях
- Промышленная автоматика: узлы сигнализации и защиты по напряжению
- Генераторы и формирователи импульсов: построение компараторных каскадов с открытым выходом под разные логические уровни
