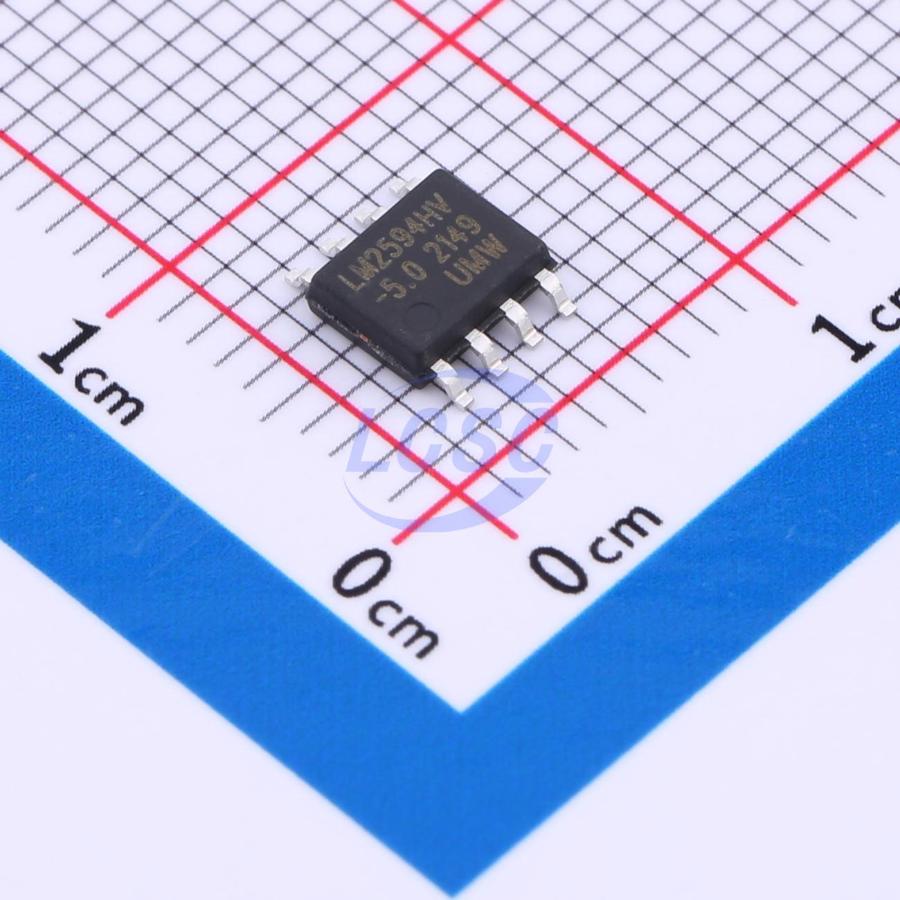

Микросхема Texas Instruments LM2594HVM-5.0 23+ — понижающий преобразователь постоянного напряжения с фиксированным выходом 5 В от Texas Instruments. Заводские данные: выходной ток 0,5 А, входное напряжение от 4,5 до 60 В, рабочая температура от –40 до +125 °C, корпус SOIC-8 для поверхностного монтажа.
Буква «HV» в обозначении указывает на исполнение с расширенным входным диапазоном. Верхняя граница 60 В позволяет питать микросхему от шин, где обычные понижающие преобразователи на меньшее входное напряжение работать не могут. Выход зафиксирован на уровне 5 В, поэтому делитель обратной связи для установки напряжения не нужен, что сокращает число внешних элементов на плате.
Это импульсный преобразователь понижающего типа, а не линейный стабилизатор. При большой разности между входным и выходным напряжением он тратит на нагрев заметно меньшую долю мощности, чем линейный регулятор. Предел по току — 0,5 А, поэтому для более мощных нагрузок нужна другая микросхема. Как и любому импульсному преобразователю, ему требуются внешние элементы: дроссель, диод и конденсаторы, параметры которых подбираются по документации производителя.
Корпус SOIC-8 устанавливается на поверхность платы. Температурный диапазон до +125 °C рассчитан и на аппаратуру с повышенным нагревом внутри корпуса.
Основные характеристики
Понижающий преобразователь, фиксированный выход 5 В, ток 0,5 А, вход 4,5–60 В, корпус SOIC-8.
Где применяется
- Промышленная электроника: питание логики 5 В от шин с высоким входным напряжением.
- Измерительные и контрольные блоки: формирование 5 В для слаботочных узлов при широком диапазоне питания.
- Платы с ограниченным нагревом: замена линейного стабилизатора там, где важны потери на тепло.
