Микросхема Texas Instruments LM1117MPX-5.0/NOPB — линейный стабилизатор напряжения с фиксированным выходным напряжением 5 В, выполненный в корпусе SOT-223 для поверхностного монтажа. Микросхема рассчитана на выходной ток до 800 мА и предназначена для питания логики, микроконтроллеров и периферийных узлов от источника с более высоким напряжением.
Максимальное входное напряжение микросхемы — 15 В, а кратковременные импульсные перенапряжения на входе допустимы до 20 В. Внутренняя схема опорного напряжения построена на термокомпенсированном источнике на основе ширины запрещённой зоны (bandgap), что обеспечивает точность выходного напряжения ±1% и стабильную работу при изменении температуры перехода.
Падение напряжения между входом и выходом составляет 1,2 В при токе нагрузки 800 мА, что относит микросхему к стабилизаторам с пониженным, но не предельно малым падением напряжения. Регулировка по входному напряжению не превышает 0,2%, по нагрузке — 0,4%, а подавление пульсаций питания на частоте 120 Гц составляет 75 дБ. Для устойчивой работы на выходе требуется танталовый конденсатор ёмкостью не менее 10 мкФ.

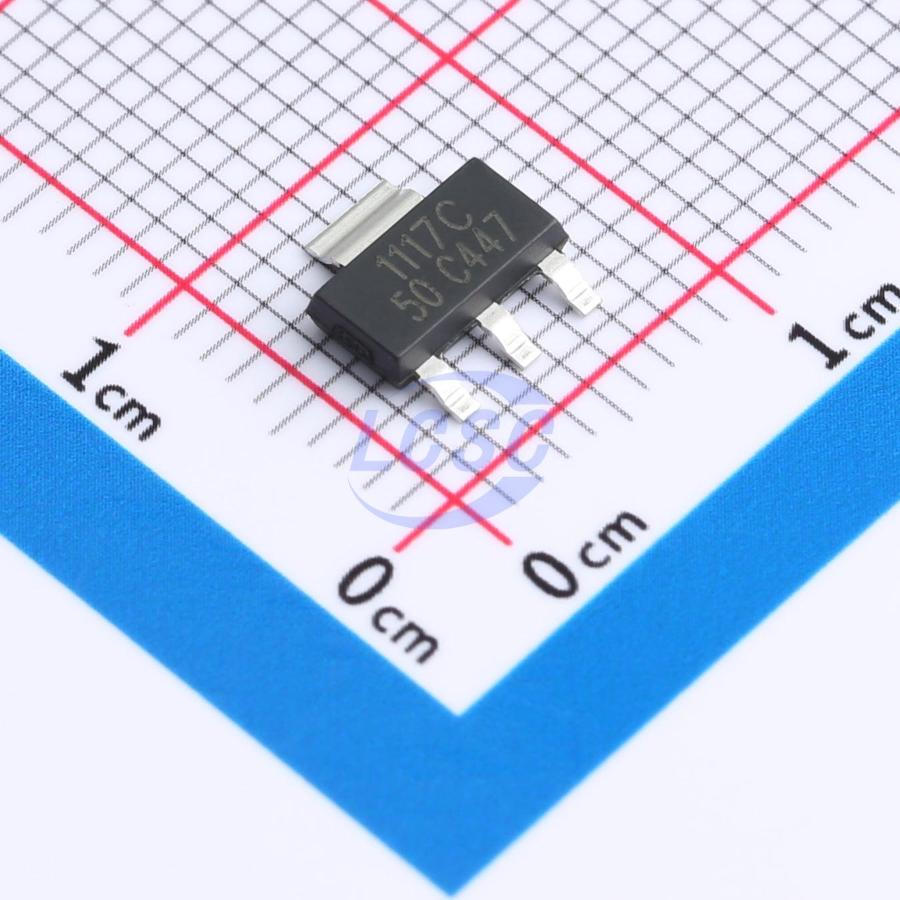

Микросхема защищена от перегрузки по току и от перегрева: при превышении допустимой температуры перехода 150°C срабатывает тепловая защита, ограничивающая рассеиваемую мощность. Корпус SOT-223 размером 6,50×3,50 мм имеет четыре вывода, включая теплоотводящий контакт (Tab), соединённый с выходом VOUT, что позволяет отводить тепло непосредственно через печатную плату.
Основные характеристики
- Тип: линейный стабилизатор напряжения
- Выходное напряжение: 5 В (фиксированное)
- Точность выходного напряжения: ±1%
- Максимальный выходной ток: 800 мА
- Максимальное входное напряжение: 15 В
- Максимальное импульсное входное напряжение: 20 В
- Падение напряжения: 1,2 В при токе 800 мА
- Регулировка по входному напряжению: не более 0,2%
- Регулировка по нагрузке: не более 0,4%
- Подавление пульсаций на 120 Гц: 75 дБ
- Требуемый выходной конденсатор: танталовый, не менее 10 мкФ
- Защита: ограничение тока, тепловое отключение
- Корпус: SOT-223, 4 вывода
- Размер корпуса: 6,50×3,50 мм
- Тепловое сопротивление переход-среда: 61,6°C/Вт
- Диапазон рабочих температур: 0°C...+125°C
- Диапазон температуры хранения: -65°C...+150°C
- Максимальная температура перехода: 150°C
- Монтаж: SMD
Где применяется
- Питание микроконтроллеров и цифровой логики: фиксированные 5 В с точностью ±1% подходят для узлов, чувствительных к отклонению напряжения питания
- Понижение напряжения от промежуточных шин 9–15 В: допустимый диапазон входного напряжения позволяет запитывать стабилизатор от типовых источников постоянного тока
- Платы с ограниченным пространством под теплоотвод: контакт Tab корпуса SOT-223 отводит тепло через печатную плату без отдельного радиатора
- Промышленная автоматика и периферийные модули: встроенная защита от перегрузки и перегрева повышает устойчивость узла питания при нештатных режимах
