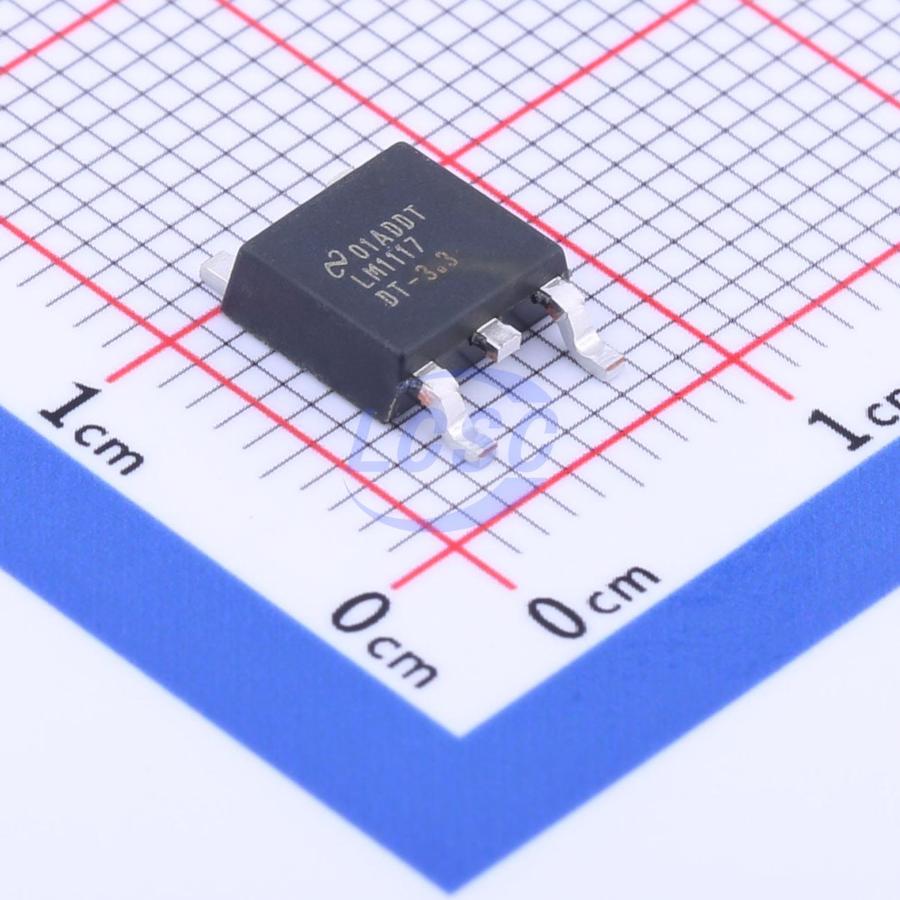

Микросхема, Texas Instruments, LM1117DT-3.3/NOPB — линейный регулятор напряжения (LDO) производителя Texas Instruments с фиксированным выходным значением. Цифра 3.3 в обозначении указывает на выходное напряжение 3.3 В; в характеристиках тип выхода указан как «с фиксированным значением», то есть подстройка внешними резисторами здесь не предусмотрена, и выход определён исполнением микросхемы.
Фиксированный выход упрощает схему: достаточно входного и выходного конденсаторов, а делитель обратной связи не нужен. За это приходится платить гибкостью: другое выходное напряжение требует другого исполнения серии LM1117. Поэтому позицию с обозначением 3.3 нельзя использовать вместо исполнений на другие напряжения, даже если корпус и расположение выводов совпадают.
В характеристиках указано рабочее напряжение 15 В. Это верхняя граница, до которой доведена работа микросхемы по данным карточки; входное напряжение следует выбирать с запасом ниже. Помните, что линейный регулятор отдаёт разницу между входом и выходом в тепло: чем она больше при заданном токе, тем сильнее нагрев, и это нужно проверять по допустимой рассеиваемой мощности корпуса. Предельный ток и допуск стабилизации в карточке не указаны, их берут из даташита Texas Instruments.
Позиция поставляется под заказ из Китая и подходит для узлов, где уже применяется LM1117DT-3.3/NOPB.
Основные характеристики
Производитель — Texas Instruments, артикул LM1117DT-3.3/NOPB, выход фиксированный (3.3 В по обозначению), рабочее напряжение — 15 В.
Где применяется
- Питание логики 3.3 В: получение напряжения из более высокой шины.
- Платы с одним источником питания: местная стабилизация для отдельных узлов.
- Ремонт и повторный выпуск: замена регулятора той же маркировки.
