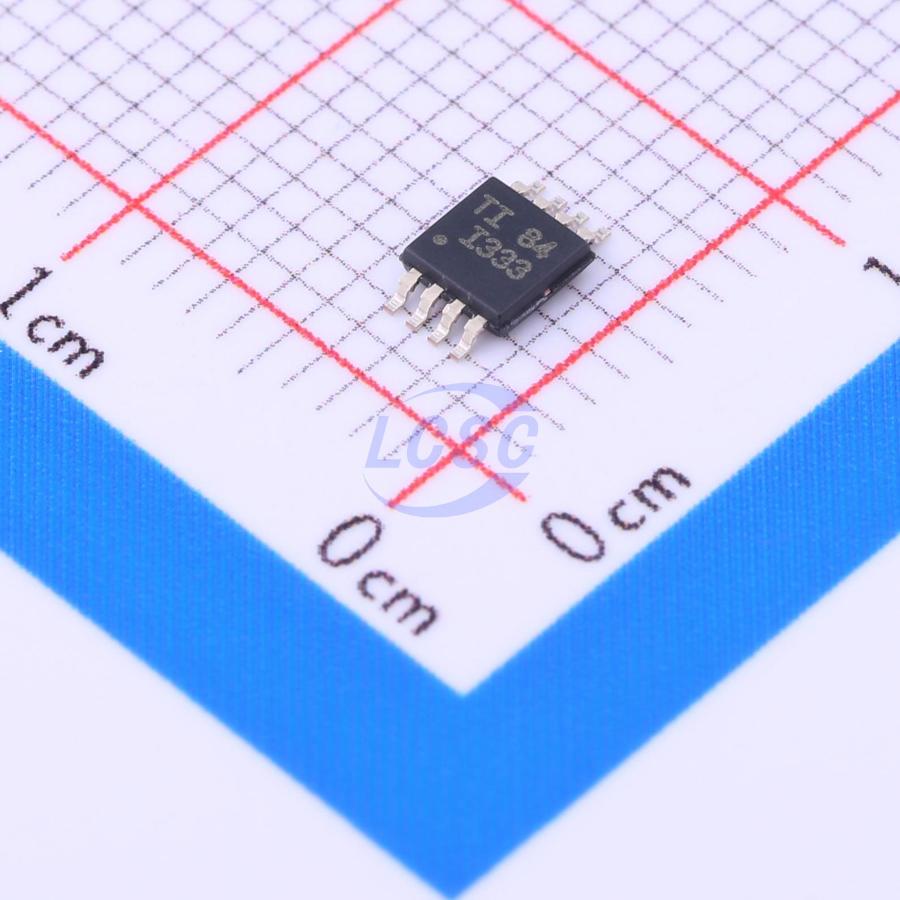

Микросхема Texas Instruments INA333AIDGKR (INA333) — прецизионный инструментальный усилитель с нулевым дрейфом входного смещения и выходом типа rail-to-rail. Усилитель построен на трёх операционных усилителях с автокоррекцией нуля и предназначен для выделения и усиления малого дифференциального сигнала на фоне значительного синфазного напряжения.
Коэффициент усиления задаётся одним внешним резистором RG по формуле G = 1 + 100 кОм / RG и может изменяться в диапазоне от 1 до 1000, поэтому одна и та же микросхема применяется для датчиков с разным уровнем выходного сигнала без пересчёта остальной схемы. Подавление синфазного сигнала не менее 100 дБ при усилении от 10 сохраняет полезный сигнал в условиях помех по общему проводу.
Технология нулевого дрейфа удерживает напряжение смещения не более 25 мкВ и его температурный уход не более 0,1 мкВ/°C при усилении от 100, а плотность собственного шума на этом же усилении не превышает 50 нВ/√Гц. Такие параметры важны при работе с тензодатчиками, термопарами и другими источниками сигнала уровня единиц и десятков милливольт, где шум и дрейф усилителя иначе становятся источником погрешности измерения.
Микросхема работает от однополярного или двухполярного питания в диапазоне от 1,8 до 5,5 В при абсолютном максимуме 7 В, а входной ток смещения не превышает 200 пА, что снижает нагрузку на источник сигнала с высоким внутренним сопротивлением. Рабочий диапазон температур от -40 до +125°C и корпус VSSOP-8 на 8 выводов позволяют устанавливать усилитель в компактные измерительные модули промышленного и медицинского назначения.
Основные характеристики
- Коэффициент усиления: 1–1000, задаётся резистором RG
- Подавление синфазного сигнала (CMRR): не менее 100 дБ при G ≥ 10
- Напряжение смещения: не более 25 мкВ при G ≥ 100
- Дрейф смещения: 0,1 мкВ/°C при G ≥ 100
- Плотность шума: 50 нВ/√Гц при G ≥ 100
- Входной ток смещения: не более 200 пА
- Диапазон питания: 1,8–5,5 В, абсолютный максимум 7 В
- Рабочая температура: -40…+125°C
- Корпус: VSSOP-8 (DGK), 8 выводов
- Стойкость к ESD: HBM ±4000 В, CDM ±1000 В, MM ±200 В
Где применяется
- Весоизмерительные системы: усиление сигнала тензорезисторных мостов
- Медицинское оборудование: съём слабых биопотенциалов с высоким уровнем помех
- Промышленные датчики: согласование выхода датчиков давления и температуры с АЦП
- Портативные измерительные приборы: работа от низковольтного питания при малых габаритах платы
