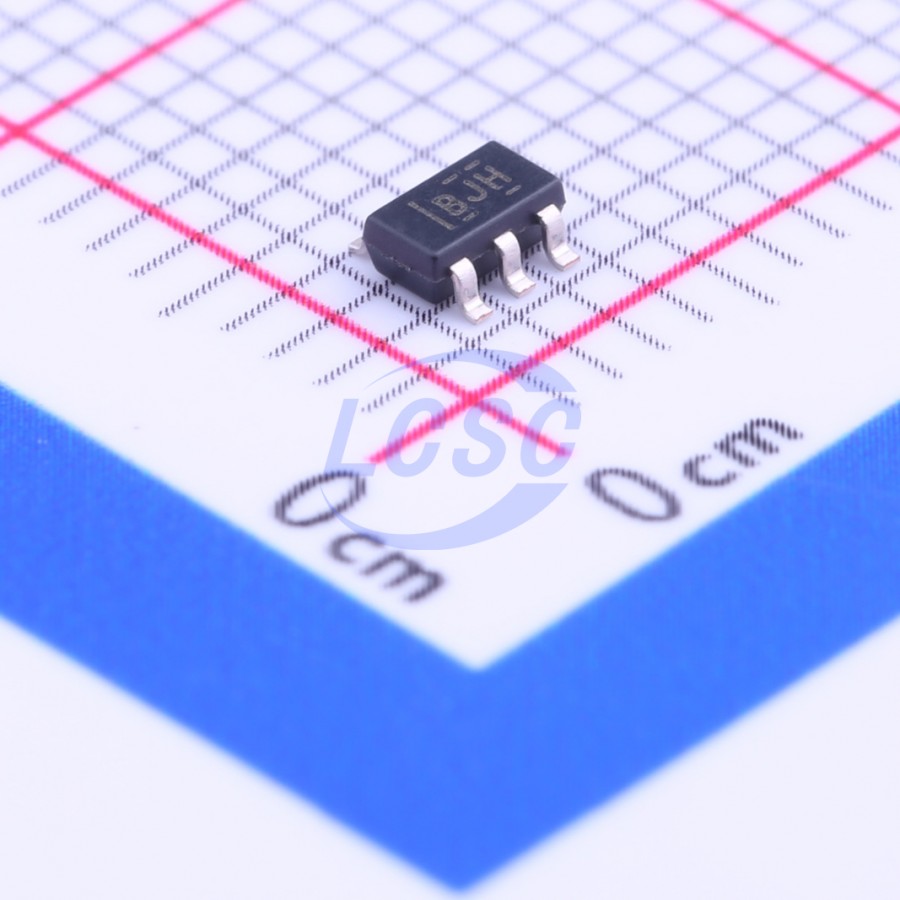

Микросхема Texas Instruments INA197AIDBVT 22+ — усилитель измерения тока в корпусе SOT-23 с пятью выводами. Он усиливает небольшое напряжение на токоизмерительном резисторе и превращает его в сигнал, удобный для аналого-цифрового преобразователя или компаратора. В корпусе один усилитель.
Коэффициент усиления у этого исполнения фиксированный — 50 В/В, то есть внешние резисторы для его настройки не нужны. Если нужен другой коэффициент, подойдёт соседнее исполнение линейки, а это исполнение рассчитано на постоянный множитель. Ослабление синфазного сигнала составляет 94 дБ, входное напряжение смещения — 2 мВ. Смещение определяет наименьшее напряжение на шунте, при котором результат ещё остаётся осмысленным.
Полоса пропускания — 300 кГц, поэтому микросхема годится для контроля токов, которые меняются относительно медленно. Входной ток покоя равен 16 мкА. Питание — от 2,7 до 18 В, температурный диапазон — от минус 55 до плюс 150 °C. Уровень чувствительности к влаге — MSL 2: перед пайкой, если пакет вскрыт, нужно учитывать срок выдержки.
Изготовитель указывает соответствие RoHS и отсутствие веществ SVHC по перечню 2018 года, а для партии заявлена прослеживаемость по дате и коду. Автомобильная квалификация в заводских данных не указана.
Основные характеристики
Усилитель измерения тока, коэффициент усиления 50 В/В, полоса 300 кГц. Питание от 2,7 до 18 В, корпус SOT-23 на 5 выводов.
Где применяется
- Контроль тока нагрузки: измерение падения напряжения на шунте в цепях питания.
- Защита по току: сигнал для компаратора, отключающего нагрузку при перегрузке.
- Зарядные устройства: учёт тока заряда аккумуляторов.
- Приводы и источники питания: наблюдение за током там, где процесс изменяется не быстрее сотен килогерц.
