Микросхема Texas Instruments INA180A1IDBVR — прецизионный усилитель тока с несимметричным (single-ended) выходом, предназначенный для измерения тока по падению напряжения на внешнем шунтирующем резисторе. Выходное напряжение микросхемы пропорционально измеряемому току и привязано к общему проводу, что упрощает подключение к обычному АЦП без дополнительных цепей смещения.
Диапазон синфазного входного напряжения от -0,2 В до +26 В позволяет включать шунт как на высокой, так и на низкой стороне нагрузки в цепях питания с напряжением шины до 26 В. Коэффициент усиления зафиксирован на уровне 20 В/В, что задаёт прямую зависимость между падением напряжения на шунте и выходным сигналом без внешней настройки.
Точность измерения обеспечивается малым напряжением смещения: не более ±150 мкВ при синфазном напряжении 0 В и не более ±500 мкВ при 12 В, с температурным дрейфом смещения не выше 1 мкВ/°С. Погрешность усиления не превышает ±1%, а полоса пропускания 350 кГц и скорость нарастания выходного сигнала 2 В/мкс позволяют отслеживать быстро меняющийся ток.
Микросхема питается напряжением от 2,7 В до 5,5 В и потребляет в режиме покоя не более 260 мкА, что важно для устройств с батарейным питанием. Корпус SOT-23-5 размером 2,90×1,60 мм с пятью выводами предназначен для поверхностного монтажа и занимает минимум места на плате.
Основные характеристики
- Производитель: Texas Instruments
- Тип выхода: несимметричный (single-ended)
- Коэффициент усиления: 20 В/В
- Диапазон синфазного напряжения: от -0,2 В до +26 В
- Напряжение питания: от 2,7 В до 5,5 В
- Максимальный ток покоя: 260 мкА
- Смещение при 0 В синфазного напряжения: не более ±150 мкВ
- Смещение при 12 В синфазного напряжения: не более ±500 мкВ
- Температурный дрейф смещения: не более 1 мкВ/°С
- Погрешность усиления: не более ±1%
- Полоса пропускания: 350 кГц
- Скорость нарастания выходного сигнала: 2 В/мкс
- Диапазон рабочих температур: -40°С...+125°С

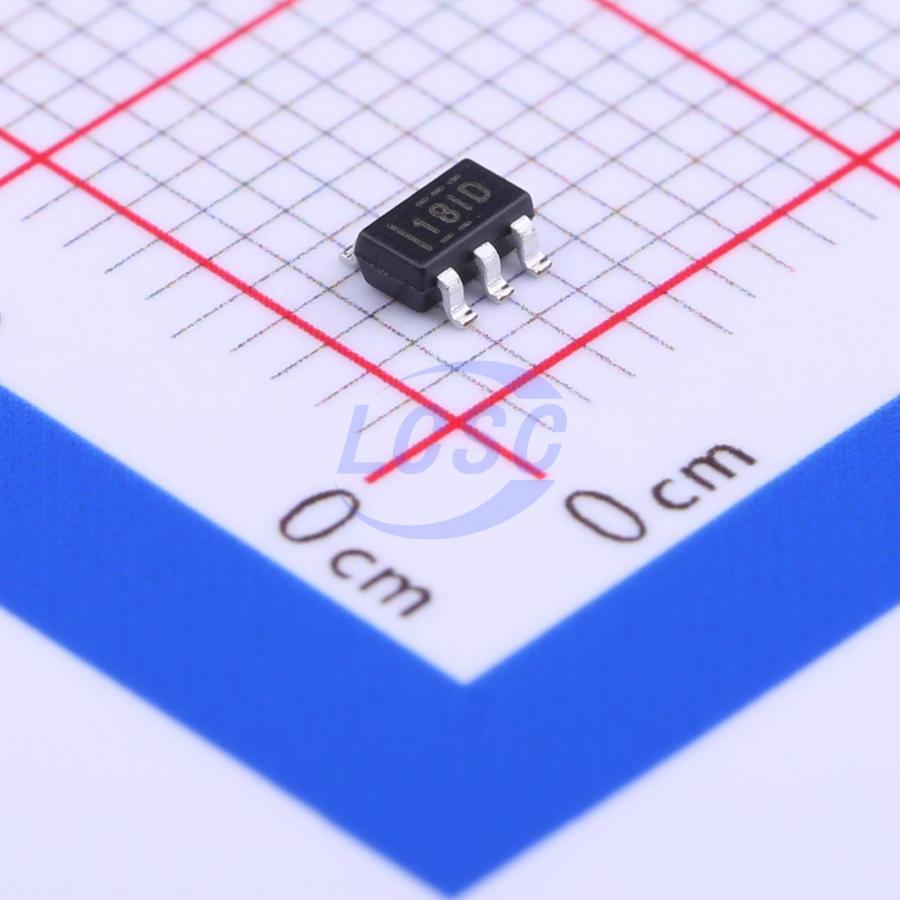

- Корпус: SOT-23-5, 2,90×1,60 мм, 5 выводов
- Монтаж: SMD
Где применяется
- Мониторинг тока нагрузки: контроль потребления в цепях питания с шиной до 26 В
- Защита от перегрузки по току: сигнал усилителя подаётся на компаратор или АЦП контроллера для отключения нагрузки при превышении порога
- Управление электродвигателями: измерение тока обмоток для контроля момента и защиты драйвера
- Системы с батарейным питанием: низкое энергопотребление самой микросхемы не влияет заметно на заряд батареи при постоянном контроле тока
Специалисты Азияторга подберут микросхему INA180A1IDBVR или аналог по параметрам под конкретную схему и рассчитают срок поставки под заказ из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
