Микросхема Texas Instruments CD4052BPWR — аналоговый мультиплексор/демультиплексор на два независимых 4-канальных коммутатора, выполненный в корпусе TSSOP-16 по технологии CMOS. Устройство работает как двунаправленный ключ: сигнал может проходить как от общего вывода к одному из четырёх каналов, так и в обратном направлении, поэтому микросхему одинаково удобно использовать и как мультиплексор, и как демультиплексор в одной и той же схеме.
Внутри корпуса размещены две независимые группы по четыре канала. Каждая группа подключается к своему общему выводу, а выбор активного канала в обеих группах задаётся одновременно двумя адресными линиями A и B. Отдельный вывод INH переводит все каналы в разомкнутое состояние независимо от состояния адресных линий, что удобно для быстрого отключения тракта без изменения кода адреса.
Питание микросхемы лежит в диапазоне от 3 до 20 В, при этом амплитуда переключаемого аналогового сигнала может достигать 20 В размах без искажения формы. Сопротивление открытого канала — около 125 Ом, а разброс этого сопротивления между каналами внутри одной микросхемы не превышает 5 Ом, что важно при коммутации нескольких однотипных сигналов, например каналов АЦП. Ток утечки закрытого канала — не более ±100 пА, входной ток управления при 25 °C — около 100 нА, а потребляемая мощность в статическом режиме — порядка 0,2 мкВт.

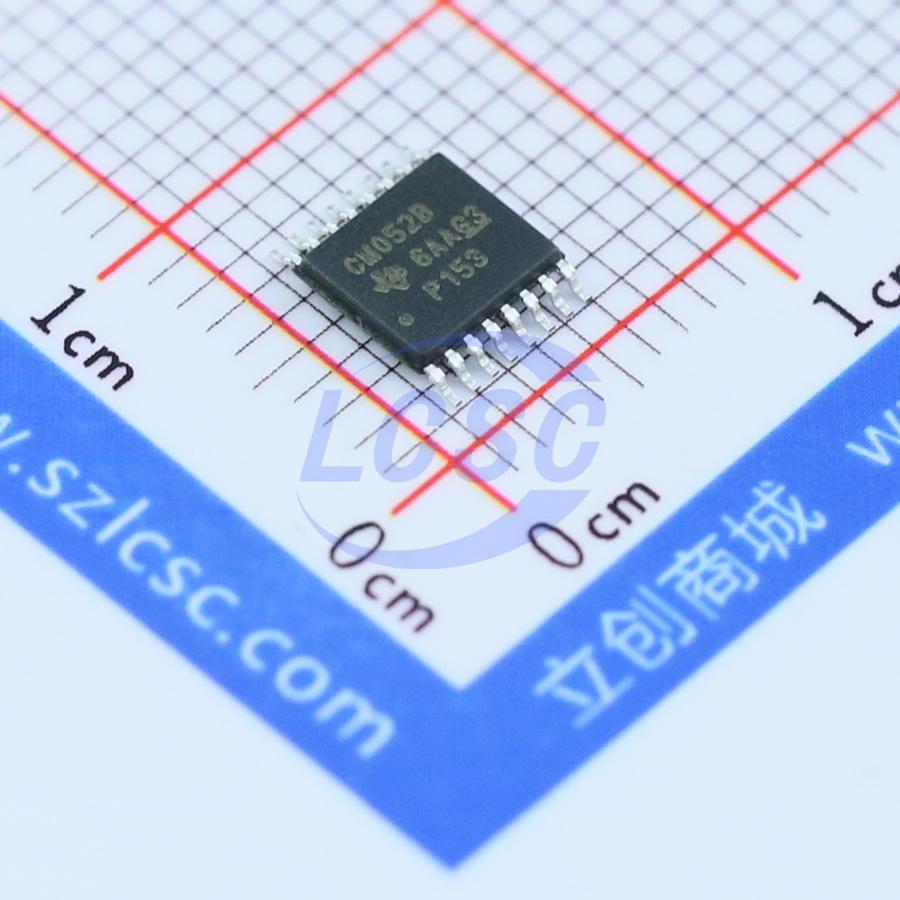

Рассматриваемое исполнение CD4052BPWR собрано в корпусе TSSOP-16 размером 5,00×4,40 мм для поверхностного монтажа — это более компактный вариант по сравнению с DIP или SOIC-корпусами той же серии, что позволяет плотнее размещать компоненты на плате. Диапазон рабочих температур -55...+125 °C допускает применение в промышленной электронике без дополнительного температурного резервирования.
Основные характеристики
- Тип: аналоговый мультиплексор/демультиплексор
- Логическое семейство: CMOS
- Конфигурация каналов: два независимых 4-канальных коммутатора
- Сигналы управления: A, B, INH
- Напряжение питания: от 3 до 20 В
- Амплитуда аналогового сигнала: до 20 В размах
- Сопротивление открытого канала: около 125 Ом
- Разброс сопротивления между каналами: не более 5 Ом
- Ток утечки закрытого канала: ±100 пА
- Входной ток управления (25 °C): 100 нА
- Потребляемая мощность в статике: 0,2 мкВт
- Диапазон рабочих температур: -55...+125 °C
- Корпус: TSSOP-16
- Размер корпуса: 5,00×4,40 мм
- Количество выводов: 16
- Тип монтажа: SMD
Где применяется
- Измерительная техника: коммутация сигналов датчиков перед подачей на один вход аналого-цифрового преобразователя
- Аудиоаппаратура: переключение звуковых каналов и трактов без введения дополнительных искажений сигнала
- Системы сбора данных: поочерёдный опрос нескольких источников сигнала одним измерительным каналом
- Промышленная автоматика: маршрутизация управляющих и измерительных сигналов в оборудовании с широким диапазоном рабочих температур
