Микросхема Texas Instruments SN74LVC2G74DCTR — сдвоенный D-триггер с прямым и инверсным выходом, тактируемый положительным фронтом, выполненный по технологии LVC. Каждый из двух триггеров имеет асинхронные входы установки и сброса (Clear и Preset), что позволяет задавать начальное состояние выхода независимо от тактового сигнала.
Микросхема работает от напряжения питания от 1.65 В до 5.5 В, что даёт возможность применять её как в системах с питанием 1.8 В и 2.5 В, так и в схемах с классическими 3.3 В и 5 В без дополнительного согласования уровней. Максимальная задержка распространения сигнала — 5.9 нс, выходной ток нагрузки — ±24 мА на выход.
Для смешанных по напряжению питания систем в микросхеме реализован режим Ioff, поддерживающий "горячее" подключение и защиту от обратного питания (back-drive protection): выводы не нагружают шину, даже если само устройство обесточено, а соседние микросхемы на шине остаются под напряжением. Дополнительно поддерживается режим частичного отключения питания (Partial-Power-Down Mode), при котором логические входы не потребляют ток даже при снятом питании самой микросхемы.

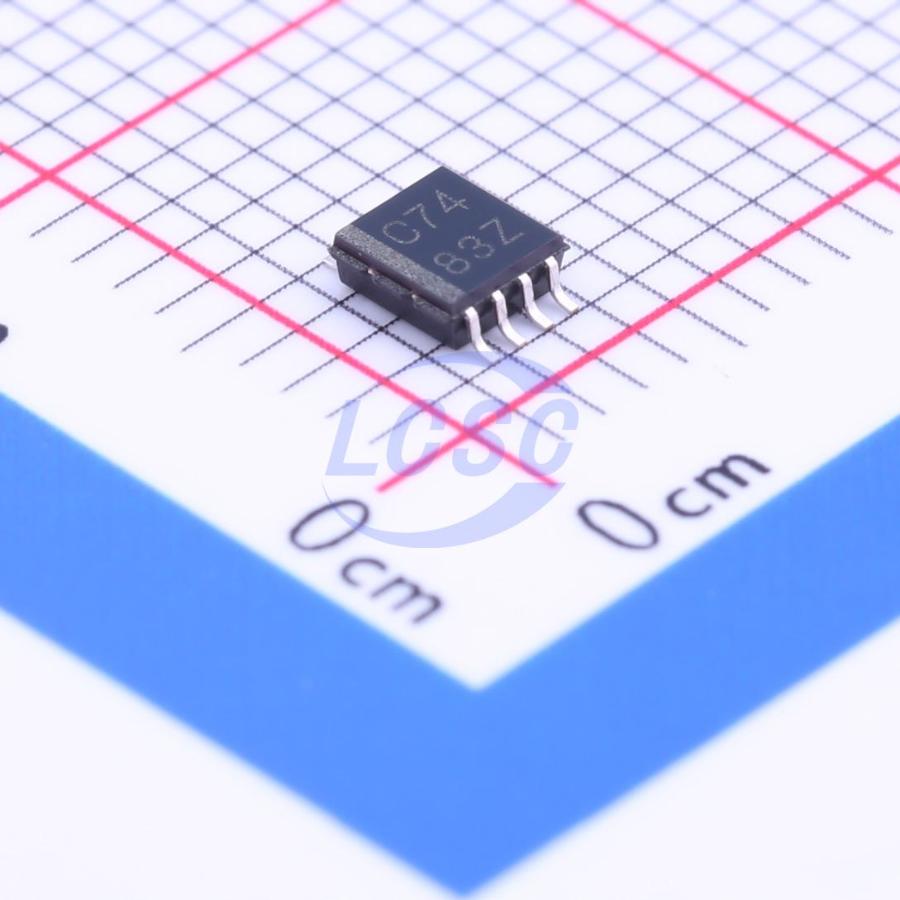

Микросхема выпускается в корпусе SM8 (8-контактный VSSOP) размером 2.95×2.80 мм для поверхностного монтажа. Устойчивость к электростатическому разряду — 2000 В по модели HBM и 1000 В по модели CDM, ток защёлкивания (latch-up) — не менее 100 мА. Рабочий диапазон температур — от -40°C до +125°C, ток потребления в статическом режиме — не более 10 мкА.
Основные характеристики
- Тип: сдвоенный D-триггер с тактированием по фронту, вход Clear/Preset
- Корпус: SM8, 8-контактный VSSOP, 2.95×2.80 мм
- Напряжение питания: 1.65–5.5 В
- Макс. задержка распространения: 5.9 нс
- Выходной ток: ±24 мА
- Ток потребления: не более 10 мкА
- Рабочая температура: -40...+125°C
- ESD HBM / CDM: 2000 В / 1000 В
- Ток защёлкивания: не менее 100 мА
Где применяется
- Цифровые системы с разным напряжением питания: буферизация и хранение состояния между узлами на 1.8, 2.5, 3.3 и 5 В
- Платы с "горячим" подключением модулей: интерфейсы, где модуль может подключаться и отключаться под напряжением без сбоя соседних узлов шины
- Компактные встраиваемые устройства: применение корпуса VSSOP там, где место на плате ограничено
- Промышленная и портативная электроника: узлы синхронизации и хранения логического состояния, работающие в расширенном диапазоне температур
Специалисты Азияторга подберут микросхему SN74LVC2G74DCTR или её аналог, уточнят наличие и рассчитают срок поставки из Китая. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
