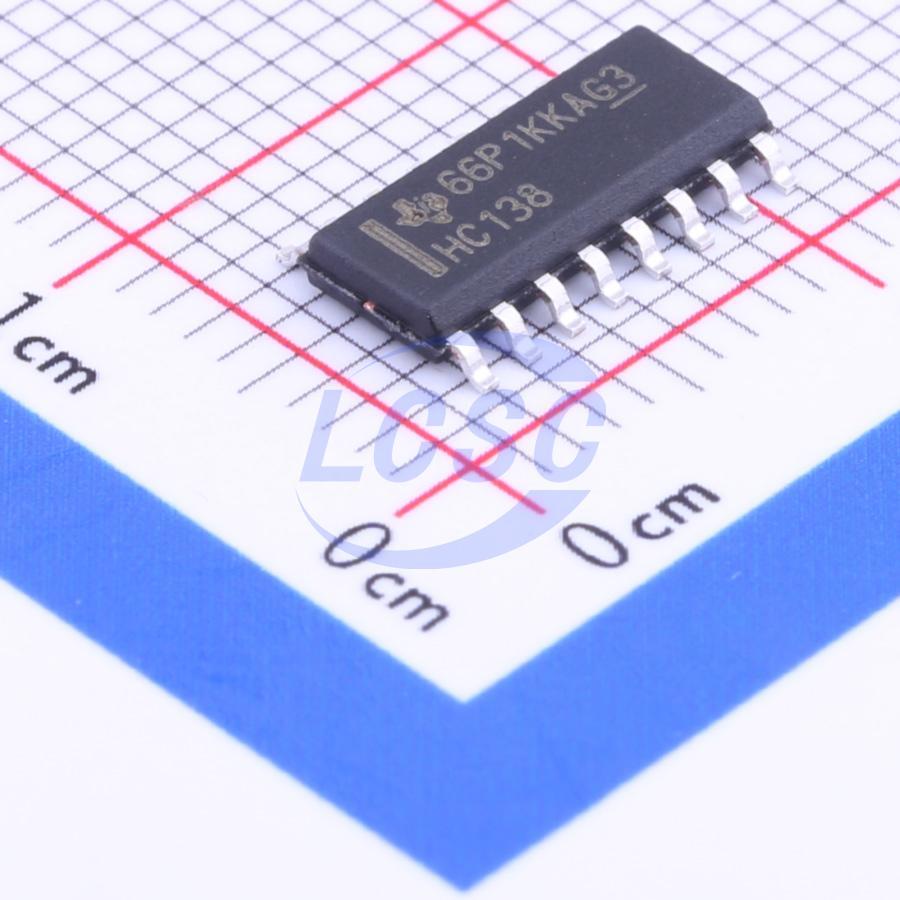

Микросхема Texas Instruments SN74HC138DR — высокоскоростной дешифратор-демультиплексор 3×8 серии 74HC. Три адресных входа задают двоичный код, и по этому коду микросхема выбирает одну из восьми выходных линий. Из трёх управляющих сигналов получается восемь раздельных линий выбора. На них можно построить адресацию блоков схемы или распределение сигнала по нескольким приёмникам.
Основа серии — быстродействующая КМОП-логика. Для этого исполнения производитель указывает диапазон напряжений 2…6 В. Такой диапазон даёт запас при проектировании цепей питания и позволяет применять микросхему в цифровых узлах с разными логическими уровнями. Выбирать надо в пределах этого диапазона: выход за верхнюю границу не допускается.
Исполнение поверхностное: корпус SO-16, в документации он назван SOIC-16, тип монтажа — SMD. Для установки в отверстия плат эта позиция не подходит. Рабочая температура лежит в пределах от -40 до +85 °С. Это промышленный диапазон, но не расширенный. Для условий с более сильным нагревом или охлаждением нужно другое исполнение.
Функция у микросхемы одна: дешифрация и маршрутизация сигналов. Хранения состояния и вычислений в ней нет. Поэтому её ставят там, где нужно разгрузить выводы управляющей микросхемы или упростить логику выбора на плате.
Основные характеристики
Дешифратор 3×8 серии 74HC в корпусе SO-16 для поверхностного монтажа. Напряжение 2…6 В, рабочая температура от -40 до +85 °С.
Где применяется
- Промышленная автоматика: выбор одного из восьми каналов по коду от контроллера, например при опросе датчиков или включении исполнительных цепей.
- Цифровые устройства: маршрутизация сигналов между блоками платы.
- Адресная логика: формирование сигналов выбора для нескольких микросхем по общей адресной шине.
