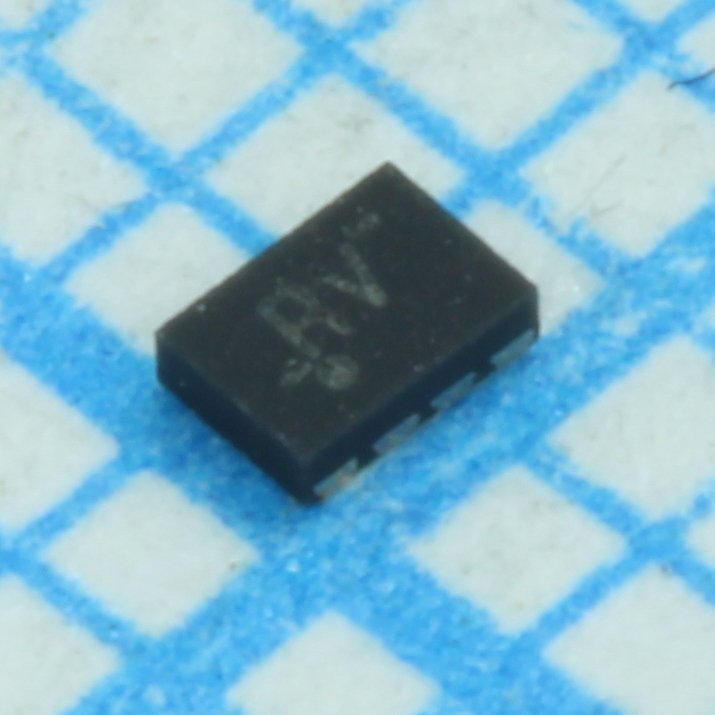

Микросхема Texas Instruments LSF0102DQER — двунаправленный транслятор логических уровней на два канала с автоматическим определением направления передачи. Отдельный управляющий вывод для выбора направления не нужен: сигнал проходит через микросхему в ту сторону, откуда пришёл перепад напряжения, поэтому устройство подходит для интерфейсов, где направление линии меняется в процессе работы, — двунаправленных шин данных, линий подтверждения приёма и линий с открытым коллектором.
Диапазоны согласуемых напряжений перекрывают большинство сочетаний, которые встречаются на платах со смешанным питанием: 0,95 В на одной стороне сопрягается с 1,8, 2,5, 3,3 или 5 В на другой, 1,2 В — с теми же уровнями, 1,8 В — с 2,5, 3,3 или 5 В, 2,5 В — с 3,3 или 5 В, отдельно предусмотрено согласование 3,3 В с 5 В. Такой набор пар позволяет использовать одну и ту же микросхему для перехода между разными семействами логики без подбора отдельного транслятора под каждое конкретное напряжение.
Цоколевка сквозная (flow-through): выводы канала на входной стороне корпуса расположены напротив соответствующих выводов на выходной стороне, поэтому трасса проходит через микросхему по прямой линии, без петель и пересечений с соседним каналом. Быстродействие ограничено ёмкостью нагрузки: при 30 пФ частота передачи вверх по уровню достигает 100 МГц, при пересчёте вниз — свыше 100 МГц, а при одновременной работе на вход и выход с нагрузкой 50 пФ верхняя граница снижается до 40 МГц.
Сопротивление открытого канала низкое, ток потребления в режиме ожидания минимален, а выходное сопротивление в выключенном состоянии высокоомное (high-Z), что позволяет подключать несколько трансляторов к одной шине без взаимного влияния. Входы выдерживают напряжение до 5 В независимо от напряжения питания самой микросхемы, а устойчивость к защёлкиванию превышает 100 мА по методике JESD17. Корпус 8-X2SON размером 1,40×1,00 мм — один из самых компактных вариантов для восьмивыводных микросхем, рабочий диапазон температур от -40 до +125 °C допускает применение вне помещений с контролируемым климатом.
Основные характеристики
- Количество каналов: 2
- Диапазоны согласования напряжений: 0,95 В — 1,8/2,5/3,3/5 В; 1,2 В — 1,8/2,5/3,3/5 В; 1,8 В — 2,5/3,3/5 В; 2,5 В — 3,3/5 В; 3,3 В — 5 В
- Направленность: автоматическая двунаправленная
- Цоколевка: сквозная (flow-through)
- Максимальная частота при переводе вверх по уровню: 100 МГц
- Максимальная частота при переводе вниз по уровню: свыше 100 МГц
- Максимальная частота при совместной работе с нагрузкой 50 пФ: 40 МГц
- Ёмкость нагрузки для тестов быстродействия: 30 пФ и 50 пФ
- Допустимое входное напряжение: до 5 В
- Выходное сопротивление в выключенном состоянии: высокоомное (high-Z)
- Устойчивость к защёлкиванию: свыше 100 мА по JESD17
- Корпус: 8-X2SON, 1,40×1,00 мм, 8 выводов
- Рабочая температура: от -40 до +125 °C
- Монтаж: поверхностный, лента на катушке
Где применяется
- Периферийные интерфейсы GPIO и UART: согласование логических уровней между микроконтроллером и подключённой периферией с другим напряжением питания
- Шины управления питанием PMBus и SMBus: перевод уровней между контроллером системы и модулями питания
- Карты памяти с интерфейсом SDIO: согласование уровней между хостом и картой при разных напряжениях питания сторон
- Диагностические и сенсорные шины MDIO и I2C: согласование уровней в сетевом и промышленном оборудовании с разнородными узлами
