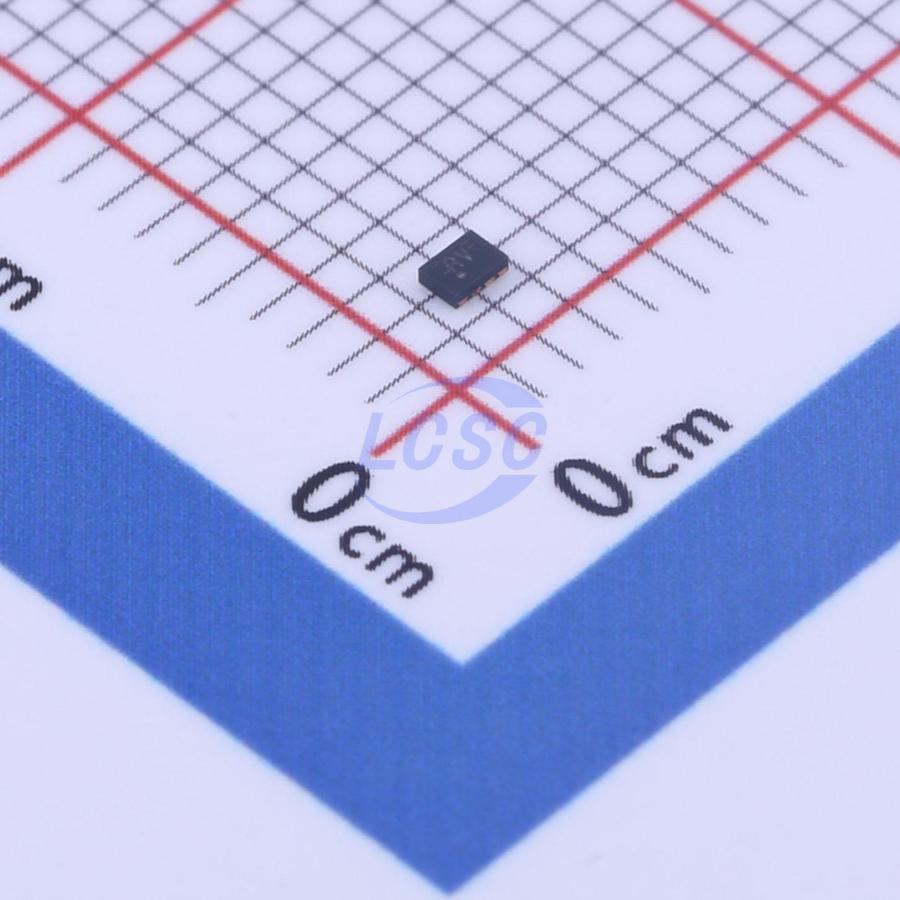

Микросхема Texas Instruments LSF0102DQER — двухканальный двунаправленный транслятор логических уровней. Каждый канал самостоятельно определяет направление передачи сигнала по перепаду напряжения на входе, поэтому линия работает как настоящий двунаправленный преобразователь, а не как буфер с жёстко заданным направлением и внешним управляющим выводом.
Микросхема переключает напряжения в парах от 0,95 до 5 В: 0,95 В на 1,8/2,5/3,3/5 В, 1,2 В на 1,8/2,5/3,3/5 В, 1,8 В на 2,5/3,3/5 В, 2,5 В на 3,3/5 В и 3,3 В на 5 В. Такой набор комбинаций позволяет закрыть одной позицией стык между ядром процессора, логикой ввода-вывода и периферийными шинами, не подбирая отдельный транслятор под каждую пару напряжений в схеме.
По скорости канал держит до 100 МГц при трансляции вверх и свыше 100 МГц при трансляции вниз; при смешанной ёмкостной нагрузке 50 пФ верхняя граница снижается до 40 МГц. Выходное сопротивление в отключённом состоянии остаётся высокоимпедансным, входы и выходы допускают напряжение до 5 В независимо от того, какая сторона активна, а устойчивость к защёлкиванию превышает 100 мА по методике JESD17.
Корпус 8-X2SON размером 1,40×1,00 мм и цоколёвка flow-through, при которой входные и выходные выводы расположены друг напротив друга по разные стороны корпуса, упрощают трассировку платы и позволяют разводить сигнал прямой линией без пересечений. Низкое сопротивление открытого канала и малый ток в режиме ожидания снижают падение напряжения на линии и общее энергопотребление узла согласования уровней.
Основные характеристики
- Количество каналов: 2
- Количество выводов: 8
- Корпус: 8-X2SON, 1,40×1,00 мм
- Направленность: автоматическая, двунаправленная
- Диапазон переключаемых напряжений: от 0,95 В до 1,8/2,5/3,3/5 В, от 1,2 В до 1,8/2,5/3,3/5 В, от 1,8 В до 2,5/3,3/5 В, от 2,5 В до 3,3/5 В, от 3,3 В до 5 В
- Максимальная частота при трансляции вверх: 100 МГц
- Максимальная частота при трансляции вниз: свыше 100 МГц
- Максимальная частота при нагрузке 50 пФ: 40 МГц
- Устойчивость к защёлкиванию: свыше 100 мА (JESD17)
- Выходное сопротивление в отключённом состоянии: высокоимпедансное
- Допустимое напряжение на входах/выходах: до 5 В
- Тип монтажа: SMD, лента на катушке
- Рабочая температура: от -40 до +125 °C
Где применяется
- Промышленная автоматика: согласование уровней GPIO между контроллерами и датчиками с разным напряжением питания
- Шины управления и мониторинга: I2C, SMBus, PMBus и MDIO при подключении устройств с разными логическими уровнями на одной плате
- Последовательные интерфейсы: UART и SDIO на стыке модулей с питанием 1,8/2,5/3,3/5 В
- Компактные платы: плотный монтаж в портативной электронике благодаря корпусу 8-X2SON
