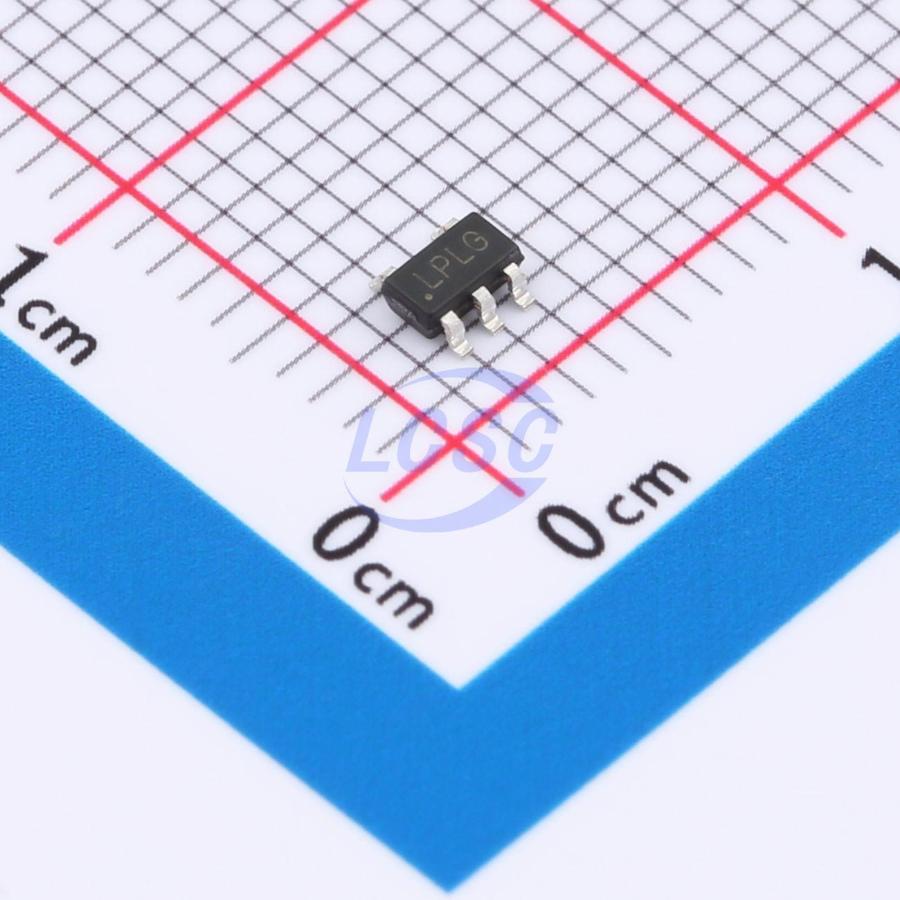

Микросхема Texas Instruments LP2985-25DBVR — линейный стабилизатор напряжения с малым падением (LDO) и фиксированным выходным напряжением 2.5 В положительной полярности. Микросхема выпускается в корпусе SOT-23-5 с пятью выводами для поверхностного монтажа и рассчитана на максимальный выходной ток 150 мА.
Стабилизатор принимает входное напряжение от 2.5 до 16 В и удерживает на выходе постоянные 2.5 В с точностью ±1.5%. Типовое падение напряжения между входом и выходом составляет 0.4 В при токе нагрузки 150 мА, что позволяет использовать микросхему в цепях с небольшим запасом по входному напряжению. Минимальная емкость выходного конденсатора — 2.2 мкФ керамического типа, минимальная емкость входного конденсатора — 1 мкФ; оба конденсатора нужны для устойчивой работы схемы обратной связи.
Исполнение отличается низким током покоя — типовое значение 71 мкА при отсутствии нагрузки, и режимом выключения с током потребления не более 0.01 мкА, включаемым отдельным выводом. Подавление пульсаций питания составляет 70 дБ на частоте 1 кГц и 40 дБ на частоте 1 МГц, а собственный шум на выходе не превышает 30 мкВ (RMS) при использовании блокировочного конденсатора 10 нФ. Такое сочетание параметров снижает влияние помех источника питания на нагрузку.
Рабочий диапазон температур — от -40 до 125°C, что покрывает большинство промышленных применений. Микросхема сохраняет заявленные параметры во всём этом диапазоне и предназначена для поверхностного монтажа на печатную плату.
Основные характеристики
- Выходное напряжение: 2.5 В, точность ±1.5%
- Входное напряжение: 2.5–16 В
- Максимальный выходной ток: 150 мА
- Типовое падение напряжения: 0.4 В при 150 мА
- Ток покоя (тип.): 71 мкА при нулевой нагрузке
- Ток в режиме выключения (тип.): 0.01 мкА
- Подавление пульсаций (PSRR): 70 дБ на 1 кГц, 40 дБ на 1 МГц
- Шум на выходе: 30 мкВ RMS с конденсатором 10 нФ
- Минимальный входной конденсатор: 1 мкФ
- Минимальный выходной конденсатор: 2.2 мкФ, керамический
- Корпус: SOT-23-5, 5 выводов
- Рабочая температура: -40…125°C
- Монтаж: SMD
Где применяется
- Портативная электроника: низкий ток покоя и режим выключения продлевают работу устройства от батареи.
- Аналоговые и радиочастотные цепи: высокое подавление пульсаций и низкий шум подходят для питания чувствительных каскадов.
- Узлы с раздельными доменами питания: отдельный вывод отключения позволяет обесточивать участок схемы программно.
- Компактные платы: корпус SOT-23-5 экономит место при плотном монтаже.
