Микросхема Texas Instruments LM337IMP/NOPB — линейный регулятор напряжения отрицательной полярности производства Texas Instruments. Выходное напряжение регулируемое и лежит в пределах от −1,25 до −37 В. Максимальный выходной ток — 1,5 А. Микросхема предназначена для питания от отрицательной шины.
Входное напряжение по документации находится в диапазоне от −50 до −4,2 В. Значит, на входе должно быть напряжение выше по модулю, чем на выходе. Разница между ними рассеивается на микросхеме в виде тепла. Чем больше разница и ток, тем сильнее нагрев. Тепловой режим стоит проверить расчётом, особенно в небольшом корпусе.

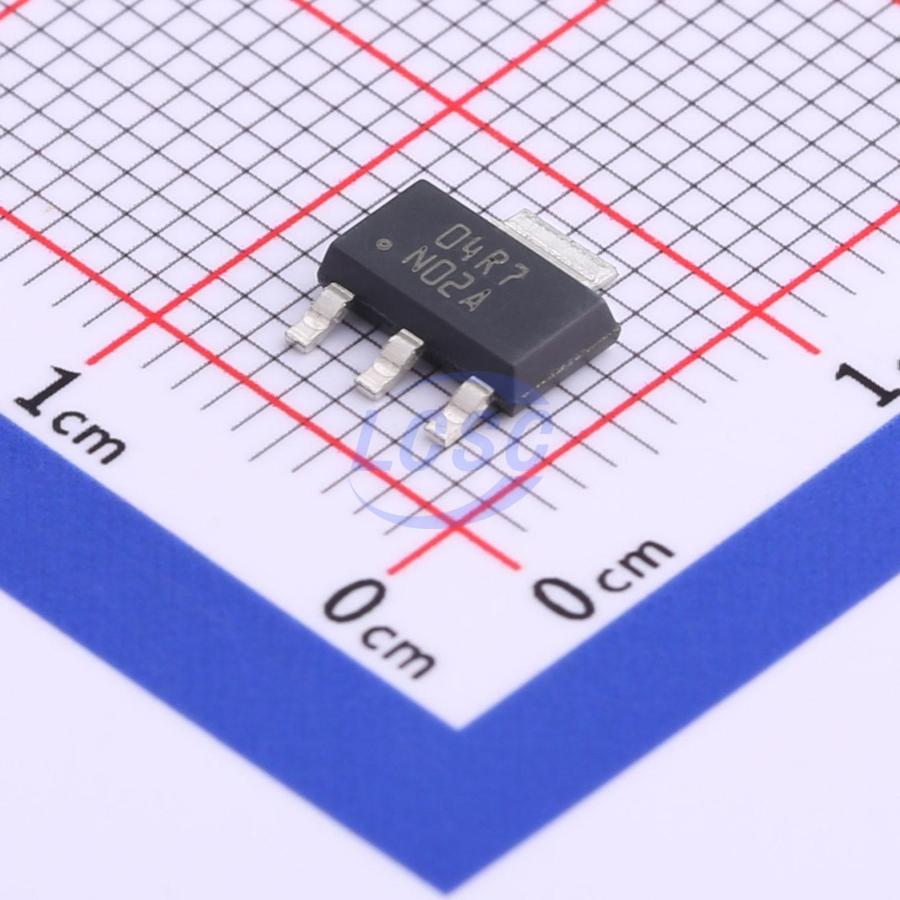

Корпус — SOT-223 с четырьмя выводами для поверхностного монтажа. Микросхема работает при температуре от −40 до 125 °C. Выход один. Микросхема соответствует требованиям RoHS, вредных веществ из перечня SVHC в документации не выявлено.
Регулируемый выход означает, что нужное напряжение задаётся при проектировании схемы, а не зафиксировано в самой микросхеме. Это отличает её от стабилизаторов на фиксированное напряжение. Линейный регулятор даёт низкий уровень шума, но при большом перепаде напряжений КПД невысок, а для заметной мощности понадобится отвод тепла.
Основные характеристики
Линейный регулятор отрицательного напряжения, выход от −1,25 до −37 В, ток до 1,5 А, вход от −50 до −4,2 В, корпус SOT-223.
Где применяется
- Двухполярные источники питания: формирование отрицательной шины для аналоговых схем и операционных усилителей.
- Измерительная аппаратура: питание узлов, которым нужно регулируемое отрицательное напряжение.
- Платы управления: получение отрицательного смещения для датчиков и усилителей.
- Ремонт блоков питания: замена регуляторов отрицательной шины на платах.
