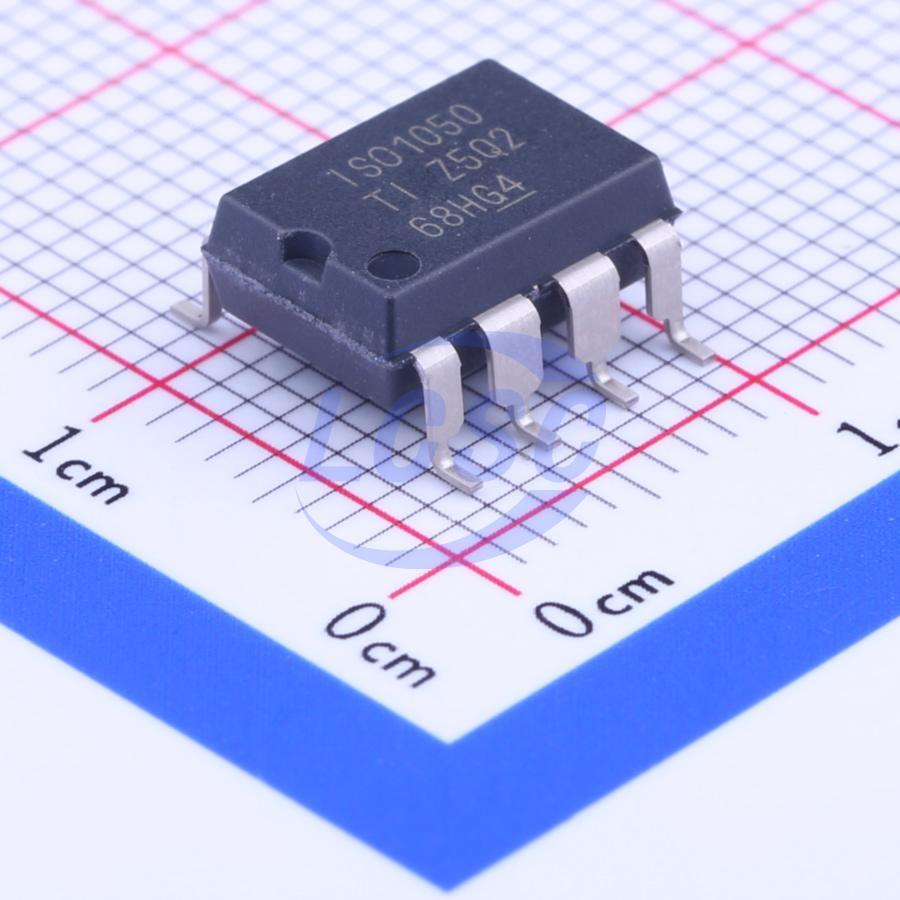

Микросхема Texas Instruments ISO1050DUBR SOP-8 — изолированный приёмопередатчик CAN производства Texas Instruments. Он связывает логику узла, например микроконтроллер, с физической шиной CAN. Изоляция разделяет сторону шины и сторону логики, поэтому перепады потенциалов на шине не попадают в схему управления.
В микросхеме один канал: один передатчик и один приёмник. Максимальная скорость передачи — 1 Мбит/с. Напряжение питания лежит в диапазоне от 3 до 5,5 В, номинальное по данным — 5 В. Рабочая температура составляет от −55 до 105 °C. Диапазон широкий и охватывает условия промышленных шкафов и неотапливаемых помещений.
Корпус — SOIC-8 с восемью выводами для поверхностного монтажа. Для паяльных работ важна чувствительность к влаге: микросхема относится к классу MSL 4, срок выдержки на воздухе до пайки составляет 72 часа. После вскрытия упаковки это время нужно учитывать. Микросхема соответствует требованиям RoHS, данные о вредных веществах (SVHC) в документации не обнаружены.
Эта позиция подходит для узлов, где нужна гальваническая развязка CAN. Если она не требуется, можно использовать и неизолированные приёмопередатчики, которые обычно дешевле. Для сетей с очень высокой скоростью, превышающей 1 Мбит/с, микросхема не предназначена.
Основные характеристики
Изолированный приёмопередатчик CAN, скорость до 1 Мбит/с, питание 3–5,5 В, температура от −55 до 105 °C, корпус SOIC-8.
Где применяется
- Промышленные сети: подключение контроллеров и приводов к шине CAN с гальванической развязкой.
- Системы с большими перепадами потенциалов: защита логики от разности земель между узлами сети.
- Распределённые датчики и модули ввода-вывода: связь на небольших и средних расстояниях по общей шине.
- Ремонт плат: замена вышедших из строя приёмопередатчиков в оборудовании с CAN.
