Микросхема Texas Instruments LM3671MF-3.3/NOPB — понижающий DC/DC-преобразователь с фиксированным выходным напряжением 3,3 В. Входное напряжение принимается в диапазоне от 2,7 до 5,5 В, что покрывает питание от одной литий-ионной батареи или от шины 5 В. Максимальный выходной ток преобразователя — 600 мА.
Управление переключением происходит автоматически: при заметной нагрузке микросхема работает в режиме ШИМ на частоте 2 МГц, а при малом токе потребления переходит в режим ЧИМ (PFM), снижая собственное энергопотребление. Ток покоя в этом режиме — 16 мкА типовое значение, а в выключенном состоянии потребление падает до 0,01 мкА.
Производитель указывает типовую внешнюю обвязку для устойчивой работы преобразователя: дроссель индуктивностью 2,2 мкГн, входной конденсатор 4,7 мкФ и выходной конденсатор 10 мкФ. Микросхема защищена от перегрузки по току и оснащена тепловой защитой, отключающей преобразователь при превышении допустимой температуры кристалла.

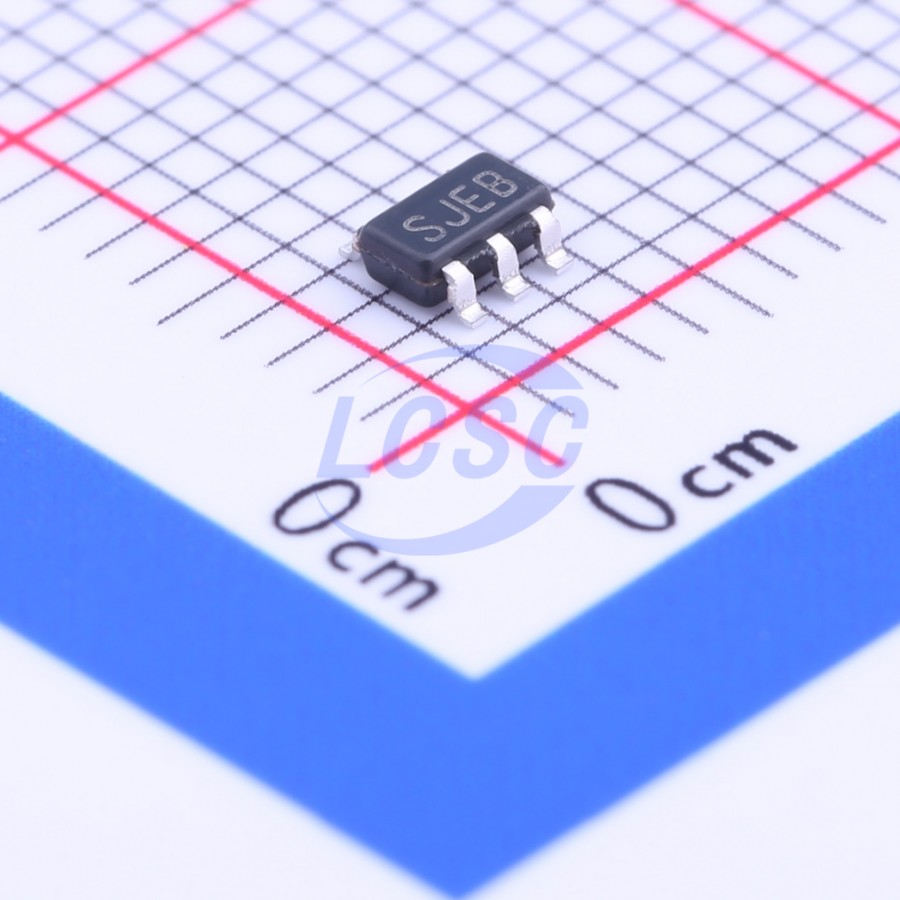

Корпус — SOT-23-5 размером 2,90 × 1,60 мм с 5 выводами для поверхностного монтажа. Тепловое сопротивление переход-среда — 165,7 °C/Вт. Рабочий диапазон температур — от −40 до +85 °C, диапазон хранения — от −65 до +150 °C.
Основные характеристики
- Тип: DC/DC-преобразователь понижающего типа
- Выходное напряжение: 3,3 В
- Диапазон входного напряжения: от 2,7 до 5,5 В
- Максимальный выходной ток: 600 мА
- Частота переключения: 2 МГц
- Режим управления: автоматическое переключение ШИМ/ЧИМ
- Ток покоя (типовой): 16 мкА
- Ток в режиме выключения: 0,01 мкА
- Рекомендуемый дроссель: 2,2 мкГн
- Рекомендуемый входной конденсатор: 4,7 мкФ
- Рекомендуемый выходной конденсатор: 10 мкФ
- Защита: от перегрузки по току, тепловое отключение
- Корпус: SOT-23-5, 2,90 × 1,60 мм, 5 выводов
- Тепловое сопротивление переход-среда: 165,7 °C/Вт
- Рабочий диапазон температур: от −40 до +85 °C
- Диапазон температур хранения: от −65 до +150 °C
Где применяется
- Портативные устройства с батарейным питанием: диапазон входного напряжения 2,7–5,5 В покрывает разряд одной литиевой ячейки
- Встраиваемые системы с ограниченным местом на плате: корпус SOT-23-5 и малое число внешних компонентов экономят площадь платы
- Узлы с малым током покоя: автоматический переход в режим ЧИМ снижает расход энергии при простое устройства
- Цепи питания цифровой логики на 3,3 В: фиксированное выходное напряжение не требует внешних резисторов обратной связи
