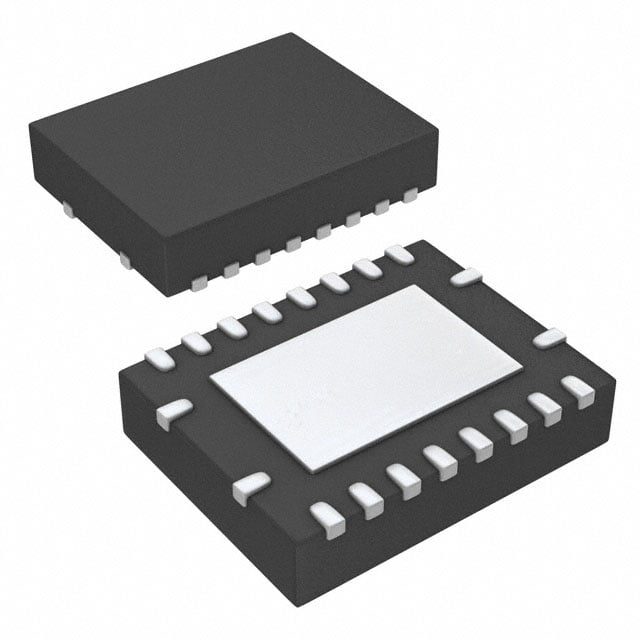

Компонент Texas Instruments TXS0108ERGYR — восьмиразрядный двунаправленный преобразователь уровней напряжения в корпусе VQFN20. Микросхема стыкует две части схемы с разным напряжением питания: например, контроллер с логикой 1,8 или 3,3 В и периферию, работающую на 5 В. Каждый из восьми каналов передаёт сигнал в обе стороны без отдельного вывода направления.
Направление определяется автоматически, по тому, какая сторона задаёт уровень. Поэтому микросхема подходит для шин, где направление меняется во время обмена. Порт А питается от VCCA в диапазоне 1,2…3,6 В, порт В — от VCCB в диапазоне 1,65…5,5 В. Обязательное условие: VCCA не должно быть выше VCCB. Последовательность подачи питающих напряжений не имеет значения.
Выходы работают в режиме «push-pull» (двухтактный выход) со скоростью до 110 Мбит/с и в режиме открытого стока до 1,2 Мбит/с. Для линий с открытым стоком, например шины I2C, нужны внешние подтягивающие резисторы согласно схеме применения; на высоких скоростях ёмкость вывода около 10 пФ нужно учитывать при разводке. Вход разрешения выхода активен низким уровнем и подтянут к нулю резистором. Если на него подан высокий уровень, выходы переходят в высокоимпедансное состояние. Ток утечки при снятом питании не превышает ±1 мкА, а потребление по каждой шине питания в покое — до 8 мкА.
Порт В рассчитан на разряд статического электричества до ±8 кВ контактным и ±6 кВ воздушным способом по стандарту МЭК 61000-4-2. Для порта А допустимо 2000 В по модели человеческого тела. Рабочий диапазон температуры окружающей среды — от −40 до 85 °C. Корпус монтируется на поверхность, поставка предусмотрена на ленте.
Основные характеристики
- Число каналов: 8
- Тип преобразования: неинвертирующий, двунаправленный, автоматическое определение направления
- Напряжение VCCA: 1,2…3,6 В
- Напряжение VCCB: 1,65…5,5 В
- Соотношение питаний: VCCA ≤ VCCB
- Скорость передачи: до 110 Мбит/с при двухтактном выходе, до 1,2 Мбит/с при открытом стоке
- Ток покоя: не более 8 мкА по каждому питанию
- Ёмкость вывода ввода-вывода: 10 пФ, типовое значение
- Защита от разряда статического электричества: порт В ±8 кВ контактный, ±6 кВ воздушный
- Температура: от −40 до 85 °C
- Корпус: VQFN20
Где применяется
- Связь контроллера с датчиками: согласование логики 1,8 или 3,3 В с узлами на 5 В.
- Шины SPI и параллельные интерфейсы: передача данных на высокой скорости в двухтактном режиме.
- Шина I2C и другие линии с открытым стоком: двунаправленный обмен без управления направлением.
- Модули связи и отладочные платы: стыковка плат с разным напряжением питания логики.
