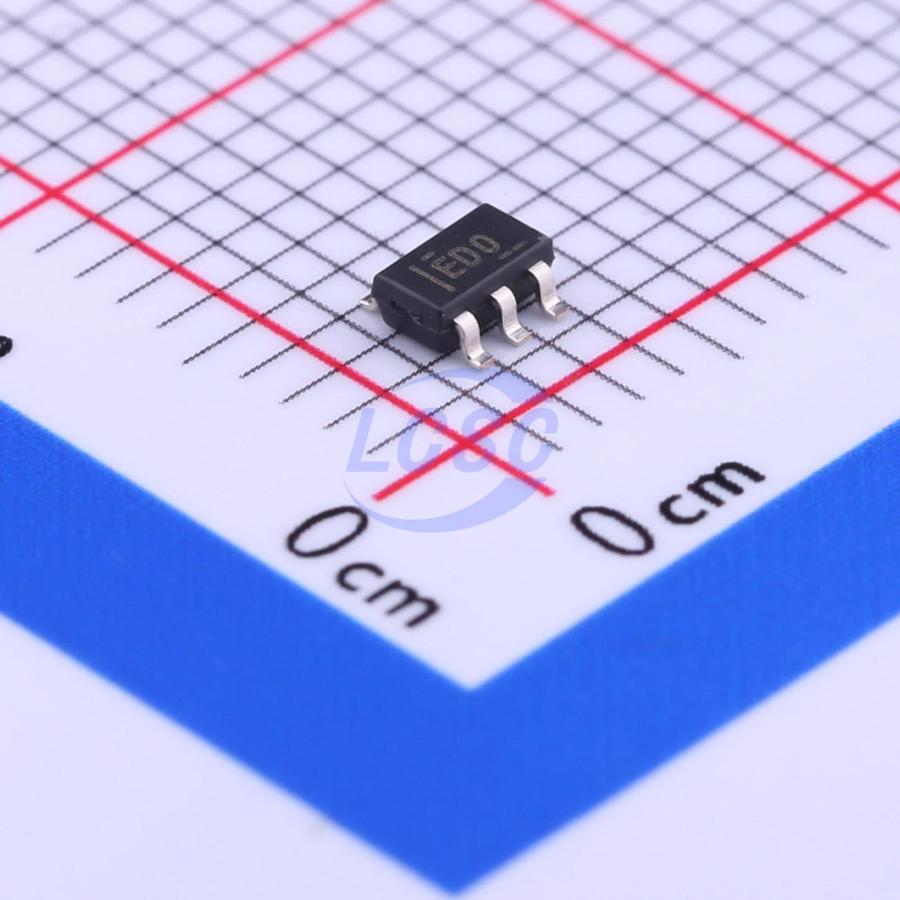

Микросхема Texas Instruments ADS1110A0IDBVR — 16-разрядный аналого-цифровой преобразователь сигма-дельта типа со встроенным источником опорного напряжения и последовательным интерфейсом I²C, выполненный в корпусе SOT-23-6. Преобразование непрерывное, с автоматической самокалибровкой, что снимает необходимость во внешней калибровочной процедуре при включении питания.
Скорость преобразования задаётся программно и принимает одно из четырёх значений: 15, 30, 60 или 240 отсчётов в секунду — чем ниже частота, тем выше эффективная разрядность за счёт усреднения шума. Перед АЦП стоит программируемый усилитель с коэффициентами 1, 2, 4 и 8, что позволяет согласовать малый входной сигнал, например с термопары или тензомоста, с полной шкалой преобразователя без внешних каскадов усиления.
Интегральная нелинейность не превышает ±0,010% от полной шкалы, типовое значение ±0,004%. Погрешность усиления — не более 0,40% (типовая 0,05%) с температурным дрейфом до 40 ppm/°C. Погрешность смещения при единичном усилении — не более 8 мВ (типовая 1,2 мВ). Встроенный источник опорного напряжения имеет точность ±0,05% и температурный дрейф 5 ppm/°C. Подавление синфазной помехи по постоянному току при единичном усилении — не менее 100 дБ типовое, при усилении 8 — от 95 до 105 дБ.
По шине I²C преобразователь отвечает на один из восьми адресов, что позволяет разместить несколько микросхем на одной линии. Логические входы принимают уровень выше 0,7×VDD как единицу и ниже 0,3×VDD как ноль, выход по низкому уровню не превышает 0,4 В. Входной ток ограничен на уровне 10 мА в продолжительном режиме и 100 мА кратковременно, входное напряжение не должно опускаться ниже -0,3 В относительно общего провода. Пиковая температура пайки по классификации MSL — 260 °C.
Основные характеристики
- Тип АЦП: сигма-дельта, непрерывного самокалибрующегося преобразования
- Разрядность: 16 бит без потери кодов
- Интерфейс: I²C, 8 адресов на шине
- Частота преобразования: 15 / 30 / 60 / 240 отсч./с
- Коэффициенты усиления входного каскада (PGA): 1, 2, 4, 8
- Интегральная нелинейность: тип. ±0,004%, макс. ±0,010% от FSR
- Погрешность усиления: тип. 0,05%, макс. 0,40%
- Погрешность смещения (PGA=1): тип. 1,2 мВ, макс. 8 мВ
- Точность встроенного источника опорного напряжения: ±0,05%, дрейф 5 ppm/°C
- Подавление синфазной помехи (PGA=1): тип. 100 дБ
- Максимальный входной ток: 10 мА продолжительно, 100 мА кратковременно
- Корпус: SOT-23-6, пиковая температура пайки (MSL) 260 °C
Где применяется
- Измерение сигналов датчиков: термопар, тензомостов, резистивных мостов с прямым усилением слабого сигнала программируемым каскадом
- Портативные и автономные приборы: низкое энергопотребление и компактный корпус подходят для измерительной техники с батарейным питанием
- Промышленный мониторинг: подключение к шине I²C по адресному принципу для многоточечного сбора данных
- Встраиваемые измерительные узлы: замена внешнего опорного источника и калибровочной обвязки одной микросхемой
