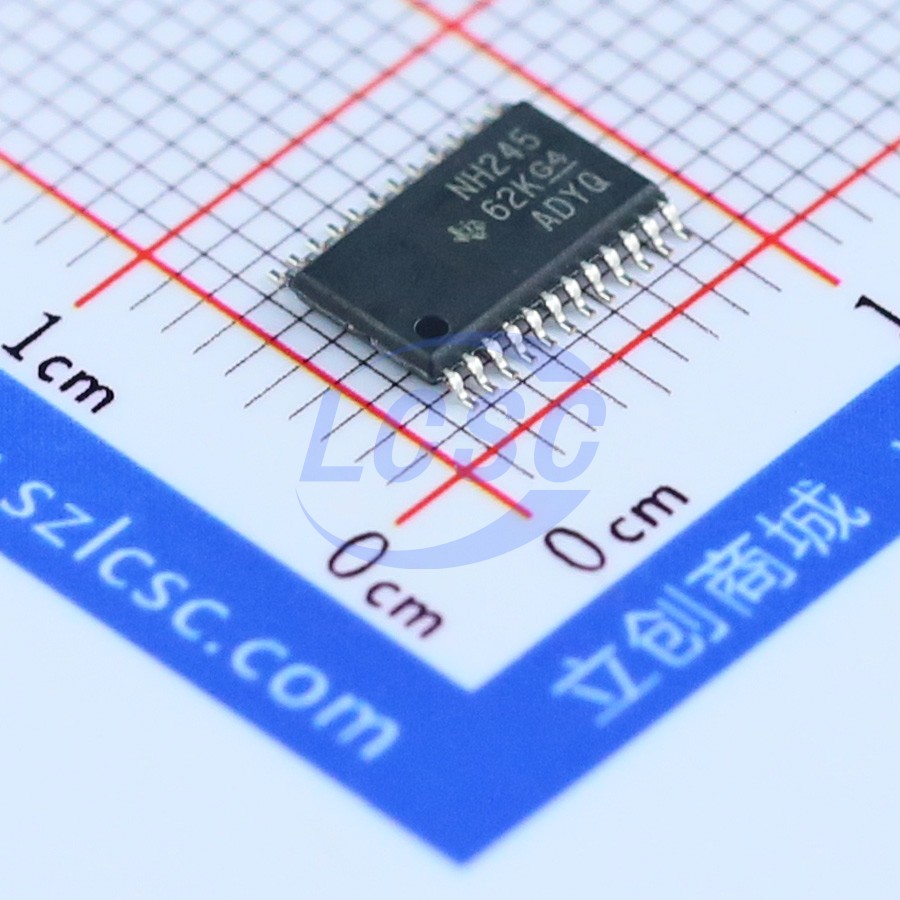

Логическая микросхема Texas Instruments SN74LVC8T245PWR — неинвертирующий трансивер семейства 74LVC в корпусе TSSOP-24 для поверхностного монтажа. Микросхема передаёт логические сигналы между узлами, которые работают с разными уровнями напряжения. Рабочий диапазон питания составляет от 1,65 до 5,5 В.
В обозначении серии стоит «8T245», и завод относит микросхему к трансиверам 74LVC8T245. Сигнал на выходе повторяет входной без инверсии. Максимальная задержка распространения равна 4,6 нс. Максимальное входное напряжение — 6,5 В, ток утечки входа не превышает ±10 мкА. Поэтому на вход можно подавать сигналы от узлов с более высоким уровнем, чем напряжение питания самой микросхемы.
Статический ток потребления типовой равен 0,1 мкА, максимальный — 20 мкА. Микросхема выдерживает электростатический разряд до 4000 В по модели человеческого тела и до 1000 В по модели заряженного устройства. Эти значения нужно учитывать при ручной и автоматической сборке, но отдельных защитных мер на плате они не отменяют.
Размер корпуса — 7,8 × 4,4 мм, выводов 24. Диапазон рабочих температур от −40 до +85 °C, хранить микросхему можно при температуре от −65 до +150 °C. Уровень чувствительности к влаге MSL 1 означает, что срок хранения перед пайкой не ограничен. Для условий, где температура превышает +85 °C, нужна другая позиция: расширенного температурного исполнения здесь нет.
Основные характеристики
Неинвертирующий трансивер, питание 1,65–5,5 В, корпус TSSOP-24, задержка распространения до 4,6 нс, рабочие температуры от −40 до +85 °C.
Где применяется
- Согласование уровней: передача сигналов между узлами с разным напряжением питания внутри диапазона 1,65–5,5 В.
- Буферизация шин: неинвертирующая передача данных между платами или блоками.
- Приём сигналов повышенного уровня: вход допускает до 6,5 В.
- Серийный SMD-монтаж: компактный корпус TSSOP-24 и класс MSL 1 без ограничений на хранение.
