Логическая микросхема Texas Instruments SN74LVC1T45DBVR — одноразрядный неинвертирующий приёмопередатчик шины с двумя раздельными напряжениями питания. Он переносит один сигнал между двумя частями схемы, работающими на разных логических уровнях, например между контроллером на 1,8 В и периферией на 3,3 или 5 В. Направление передачи задаётся выводом DIR.

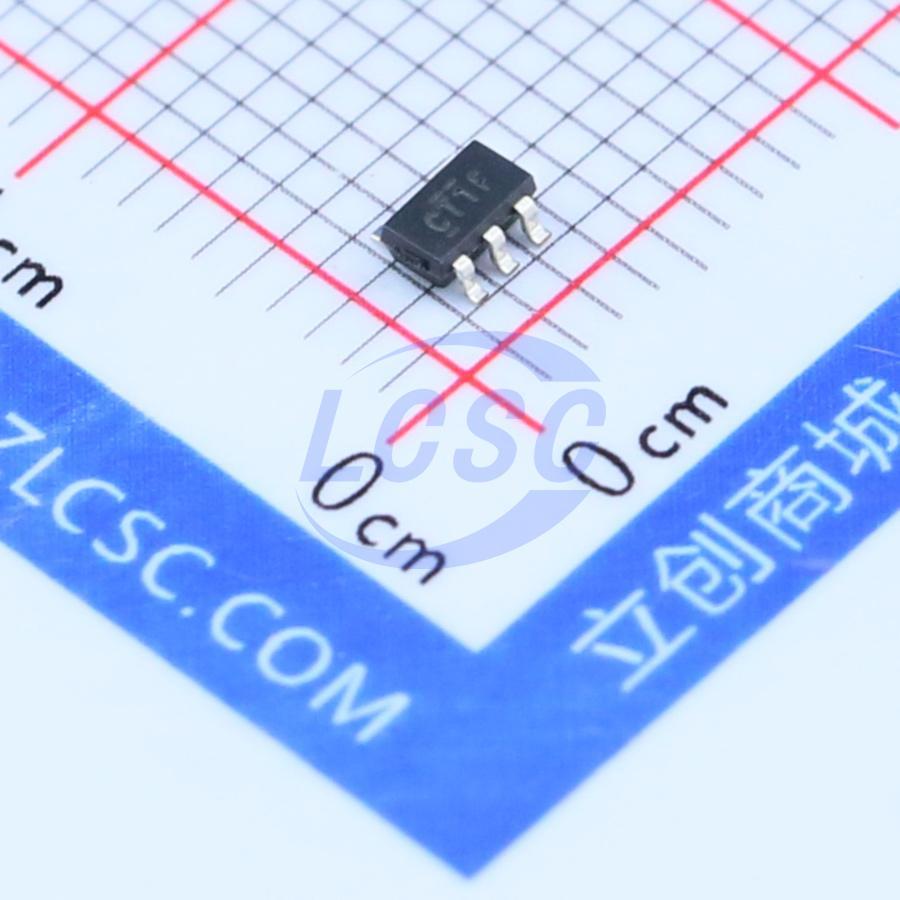

Особенность исполнения — раздельные выводы питания: VCCA подаётся на сторону порта A, VCCB — на сторону порта B. Каждое из напряжений может лежать в диапазоне от 1,65 до 5,5 В независимо от другого, поэтому одна микросхема закрывает сразу несколько сочетаний уровней. Корпус SOT-23-6 размером 2,90 × 1,60 мм занимает на плате мало места; выводы распределены так: VCCA — первый, порт A — третий, порт B — четвёртый, DIR — пятый, VCCB — шестой.
Быстродействие зависит от пары напряжений. При работе на 1,8 В скорость передачи данных составляет до 75 Мбит/с, на 2,5 В — до 140 Мбит/с, на 3,3 В — до 210 Мбит/с, а при переходе с 3,3 на 5 В — до 420 Мбит/с. Выходной ток при питании 3,3 В равен ±24 мА, ток потребления — 4 мкА. Устойчивость к электростатическому разряду: 2000 В по модели человеческого тела, 1000 В по модели заряженного устройства, 200 В по машинной модели.
Пределы: микросхема передаёт один сигнал, для шины из нескольких линий нужно ставить несколько штук. Нижняя рабочая температура — −40 °C, максимальная температура перехода — 150 °C. Это стандартная логика без встроенных средств защиты линий, поэтому длинные внешние кабели нужно защищать отдельно. Соответствие RoHS отмечено в документации производителя.
Основные характеристики
Одноразрядный приёмопередатчик с двумя питаниями, оба от 1,65 до 5,5 В, выходной ток ±24 мА, до 420 Мбит/с при переходе с 3,3 на 5 В, корпус SOT-23-6.
Где применяется
- Согласование логических уровней: связь узлов с питанием 1,8, 2,5, 3,3 и 5 В на одной плате.
- Управляющие сигналы: одиночные линии разрешения, сброса и прерывания между микроконтроллером и периферией.
- Платы с ограниченным местом: корпус SOT-23-6 удобен, когда надо добавить буфер на одну линию.
- Модернизация изделий: подключение новых узлов с низким питанием к старой части схемы на 5 В.
