Логическая микросхема Texas Instruments SN74LVC1G14DCKR — одиночный КМОП-инвертер с входом на триггере Шмитта. Обычный инвертор реагирует на медленно меняющийся или зашумлённый сигнал неоднозначно: на пороге выход может дребезжать. У триггера Шмитта пороги включения и выключения разнесены, поэтому выход переключается чётко и один раз, даже если фронт входного сигнала пологий.
Эта особенность определяет назначение микросхемы: формирование нормального логического сигнала из медленного или зашумлённого, подавление помех и дребезга на входах. Рядом с ней обычно стоят кнопки, датчики или RC-цепи, а за ней — входы быстрой цифровой логики, которым нужны крутые фронты.

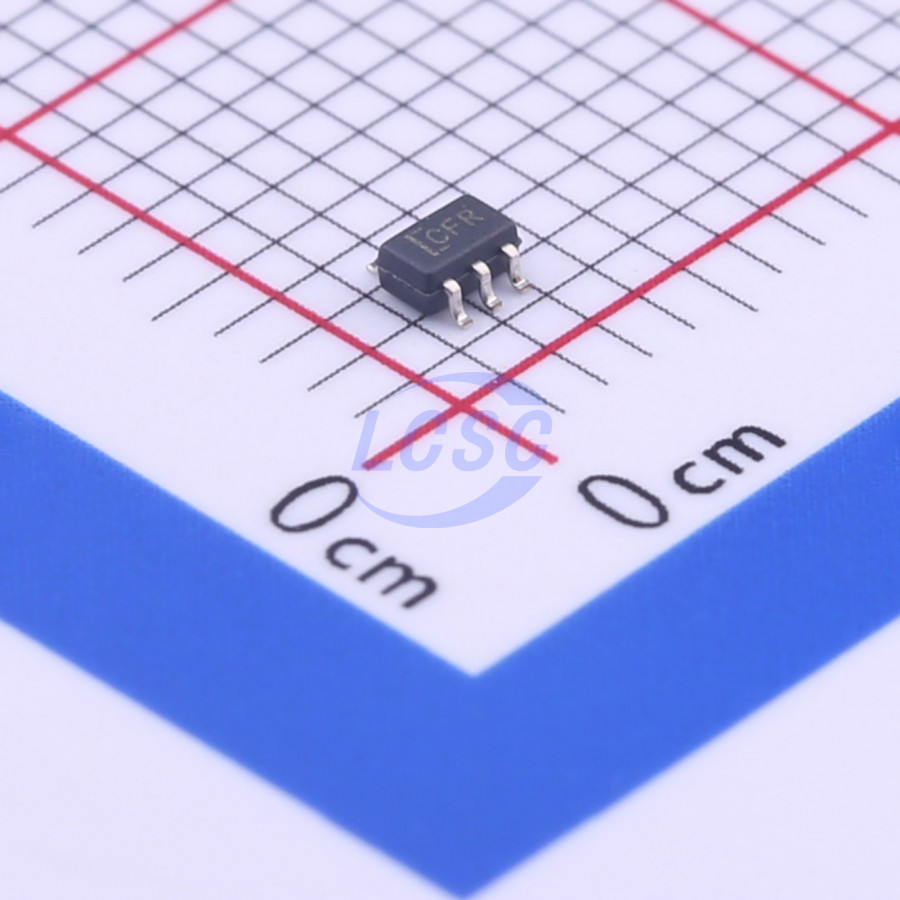

Корпус — SC70-5 размером 2,00 мм на 1,25 мм, монтаж поверхностный, пять выводов. Позиция поставляется на ленте на катушке. Питание — от 1,65 В до 5,5 В, максимальное входное напряжение — 5,5 В, выходной ток — ±24 мА. Максимальная задержка распространения — 4,6 нс, максимальный ток покоя — 10 мкА.
Защита от электростатического разряда: по модели человеческого тела — 2000 В, по модели заряженного устройства — 1000 В, по машинной модели — 200 В. Ток защёлкивания — не менее 100 мА. Диапазон рабочих температур в имеющихся данных не приведён, поэтому для жёстких условий его нужно уточнить по документации производителя.
Основные характеристики
Одиночный инвертор с триггером Шмитта, семейство LVC, корпус SC70-5, питание от 1,65 до 5,5 В, задержка до 4,6 нс.
Где применяется
- Формирование сигналов: превращение пологого фронта в чёткий логический перепад.
- Подавление шумов: очистка входов от помех и дребезга контактов.
- Промышленная автоматика: приём сигналов от датчиков и кнопок на длинных линиях.
- Бытовая электроника: малогабаритная логика на платах с питанием от 1,65 В.
