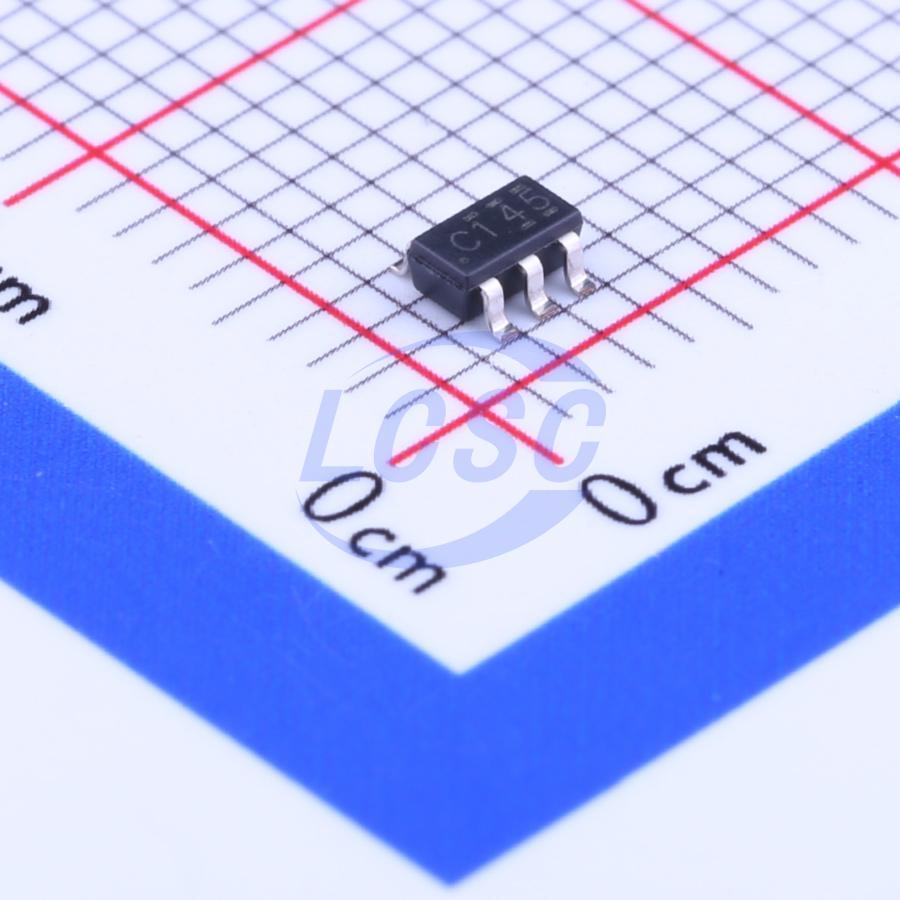

Логическая микросхема Texas Instruments SN74LVC1G14DBVR — одиночный инвертор с триггером Шмитта на входе, выполненный в пятивыводном корпусе SOT-23-5 для поверхностного монтажа. Внутри один логический элемент: сигнал на выходе имеет уровень, противоположный входному, а переключение происходит по двум разным порогам. Такое исполнение называют входом с гистерезисом.
Гистерезис нужен там, где входной сигнал нельзя считать чистым. Медленно нарастающий фронт, дребезг контактов кнопки, наводки на длинной линии — обычный логический вход в таких условиях может несколько раз переключиться и выдать на выходе серию ложных импульсов. Здесь порог срабатывания при росте сигнала лежит в пределах от 0,79 до 3,33 В, а порог возврата при спаде — от 0,39 до 2,29 В. Ширина гистерезиса составляет от 0,37 до 1,11 В в зависимости от напряжения питания, поэтому небольшой шум на входе не вызывает повторных переключений.
Микросхема относится к семейству LVC и работает от питания 1,65…5,5 В, то есть подходит и для узлов на 1,8 В, и для схем на 3,3 В или 5 В. Входы выдерживают напряжение до 6,5 В независимо от питания, что позволяет принимать сигналы от более высоковольтной логики. Выход при питании 3,3 В отдаёт и принимает ток до 24 мА, максимальная задержка распространения при этом — 4,6 нс. Ток покоя не превышает 10 мкА, что важно для устройств с батарейным питанием.
Рабочий диапазон температур — от −40 до 85 °C, хранение допускается от −65 до 150 °C. Защита от электростатики: 2000 В по модели человеческого тела и 1000 В по модели заряженного устройства; устойчивость к защёлкиванию проверена по стандарту JESD 78 класса II при токе не менее 100 мА. Поставка ведётся на ленте в катушке, как принято для автоматического монтажа.
Основные характеристики
- Логическая функция: одиночный инвертор с триггером Шмитта
- Семейство: LVC
- Напряжение питания: 1,65…5,5 В
- Предельное напряжение на входе: от −0,5 до 6,5 В
- Выходной ток при 3,3 В: ±24 мА
- Задержка распространения: до 4,6 нс при 3,3 В
- Ток покоя: не более 10 мкА
- Рабочая температура: −40…85 °C
- Корпус: SOT-23-5, 5 выводов, поверхностный монтаж
- Защита от электростатики: 2000 В (HBM), 1000 В (CDM)
Где применяется
- Очистка сигналов: формирование чёткого фронта из медленного или зашумлённого входного сигнала.
- Кнопки и датчики: подавление дребезга контактов на входах микроконтроллера.
- Согласование уровней: приём сигналов 5 В в схемах, где питание логики ниже.
- Генераторы и задержки: простые RC-генераторы и формирователи импульсов на одном элементе.
