Логическая микросхема Texas Instruments SN74LVC1G126DCKR — одиночный неинвертирующий шинный буфер с выходом на три состояния. Помимо уровней логического нуля и единицы, выход может переходить в высокоимпедансное состояние, при котором он практически отключается от линии. Это даёт возможность подключать несколько источников к одной шине и разрешать передачу только одному из них.

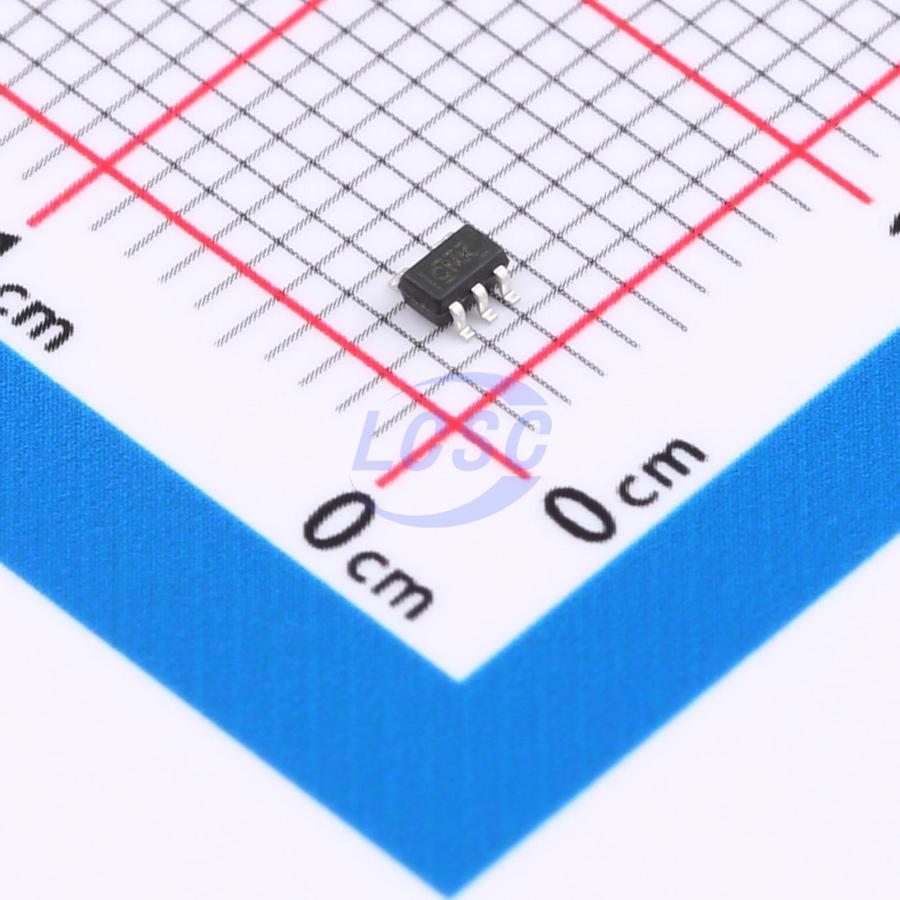

Корпус — SC70-5 размером 2,00 мм на 1,25 мм, монтаж поверхностный, один канал на пять выводов. Микросхема принадлежит логическому семейству LVC, питание — от 1,65 В до 5,5 В. Входное и выходное напряжение допускаются до 5,5 В, поэтому буфер может принимать сигнал от узла с более высоким уровнем, чем питание самой микросхемы, в пределах этого значения.
Выходной ток — до 24 мА, максимальная задержка распространения — 3,7 нс при 3,3 В, максимальный ток питания — 10 мкА. Ток защёлкивания — не менее 100 мА, защита от электростатического разряда по модели человеческого тела — 2000 В, по модели заряженного устройства — 1000 В. Уровень чувствительности к влаге по документации — MSL 1, то есть без ограничения срока выдержки перед пайкой.
Температурный диапазон — от -40 °C до 85 °C. Это уже, чем у родственной одиночной микросхемы SN74LVC1G07DBVR, рассчитанной до 125 °C. Если плата работает в жарком корпусе, нужно сверить реальную температуру с этим пределом.
Основные характеристики
Неинвертирующий буфер с тремя состояниями, корпус SC70-5, питание от 1,65 до 5,5 В, задержка до 3,7 нс, температура от -40 до 85 °C.
Где применяется
- Общие шины данных: разрешение и запрет выдачи сигнала источником на общую линию.
- Развязка цепей: буферизация выхода, когда нагрузка не должна влиять на источник.
- Малогабаритные платы: корпус SC70-5 позволяет разместить буфер рядом с разъёмом или микросхемой.
