Логическая микросхема Texas Instruments SN74LVC1G125DCKR — одиночный буфер с выходом на три состояния. Когда вход разрешения выхода находится на низком уровне, сигнал со входа передаётся на выход без инверсии. Когда на входе разрешения высокий уровень, выход переходит в высокоомное состояние и отключается от линии. Это позволяет нескольким источникам работать на общую шину поочерёдно.
Микросхема выполнена по технологии КМОП в семействе LVC и работает при напряжении питания от 1,65 до 5,5 В. Вход допускает сигналы до 5,5 В, поэтому буфер может принимать сигналы от более высоковольтной логики, чем его собственное питание. Предельное напряжение в выключенном или высокоомном состоянии выхода — 6,5 В. Порог переключения зависит от питания: при 3,0–3,6 В уровень единицы начинается с 2 В, а уровень нуля заканчивается на 0,8 В.
Нагрузочная способность выхода растёт вместе с напряжением питания: ток составляет 4 мА при 1,65 В, 8 мА при 2,3 В, 16 мА при 3 В и 32 мА при 4,5 В. При 3,3 В выход обеспечивает ±24 мА. Максимальная задержка распространения составляет 3,7 нс при 3,3 В. Ток покоя не превышает 10 мкА, а данные в логике сохраняются при снижении питания до 1,5 В. Стойкость к электростатическому разряду: 2000 В по модели человеческого тела, 1000 В по модели заряженного устройства и 200 В по машинной модели. Защита от защёлкивания выдерживает ток свыше 100 мА по методике JESD 78, класс II.

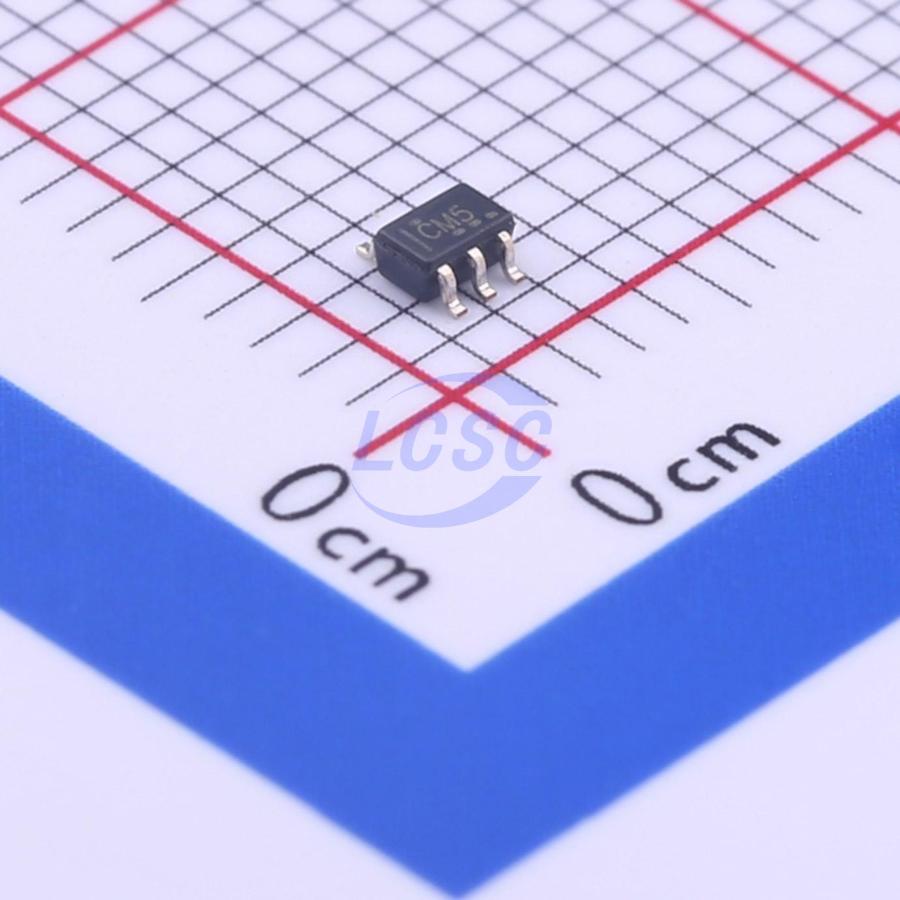

Корпус SOT (SC-70) с пятью выводами, исполнение DCK, предназначен для поверхностного монтажа и занимает на плате минимум места. Рабочий диапазон температур — от −40 до 85 °C, температура хранения — от −65 до 150 °C. Надо учитывать, что микросхема содержит один канал: для многоразрядных шин понадобится несколько таких буферов или сборка с несколькими каналами.
Основные характеристики
- Функция: буфер с тремя состояниями выхода, один канал
- Логическое семейство: LVC, технология КМОП
- Напряжение питания: от 1,65 до 5,5 В
- Допустимое напряжение на входе: до 5,5 В
- Выходной ток: ±24 мА при 3,3 В, до 32 мА при 4,5 В
- Задержка распространения: не более 3,7 нс при 3,3 В
- Ток покоя: не более 10 мкА
- Защита от электростатического разряда: 2000 В (человеческое тело), 1000 В (заряженное устройство), 200 В (машинная модель)
- Корпус: SC-70, 5 выводов (DCK)
- Температурный диапазон: от −40 до 85 °C
Где применяется
- Общие шины и линии связи: отключение источника от линии, когда другое устройство передаёт данные.
- Согласование уровней: приём сигналов 5 В в схемах с пониженным напряжением питания.
- Промышленная автоматика: развязка и буферизация управляющих сигналов между платами и модулями.
- Портативные устройства: малый корпус и низкий ток покоя подходят для плат с ограниченным местом и питанием.
