Логическая микросхема Texas Instruments SN74LVC1G07DBVR — одиночный неинвертирующий буфер-формирователь линии на КМОП-структуре с выходом типа «открытый сток». Выход не формирует высокий уровень сам: он только подтягивает линию к нулю, а высокий уровень задаёт внешний подтягивающий резистор. Благодаря этому на одну линию можно подключать несколько таких выходов и получать монтажное «И».

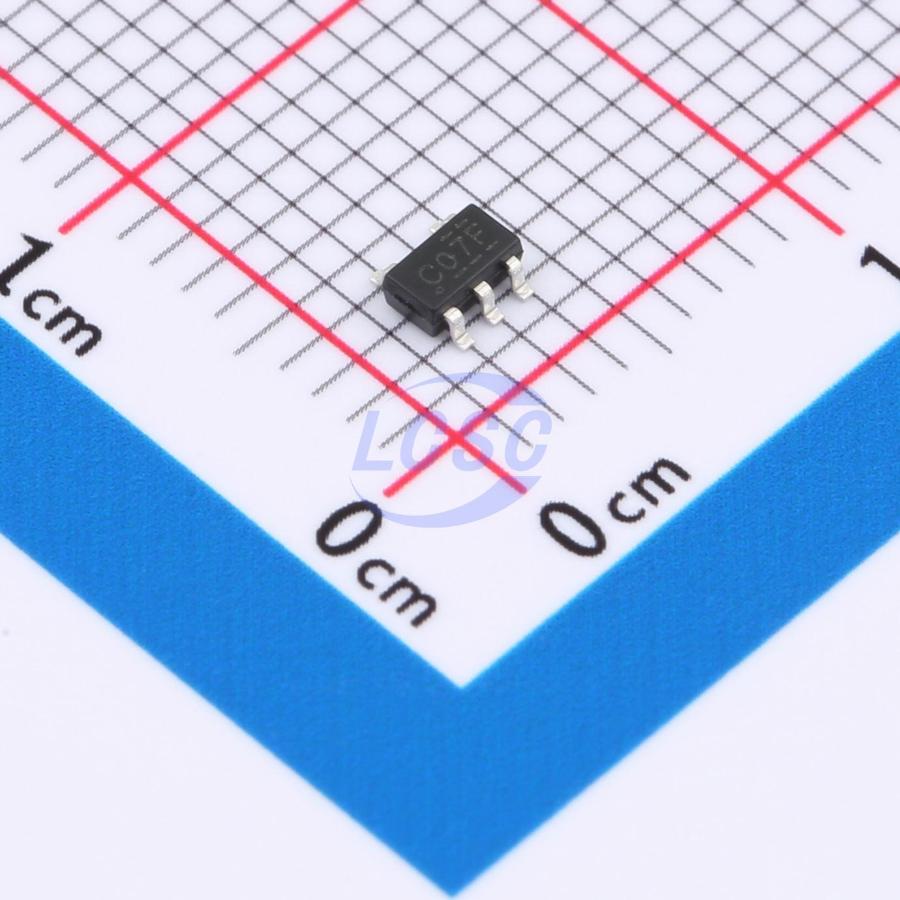

Корпус — SOT-23-5 размером 2,9 мм на 1,6 мм, монтаж поверхностный. Питание — от 1,65 В до 5,5 В; предельно допустимое напряжение питания и выходное напряжение — 6,5 В, входное тоже до 6,5 В. Максимальное рабочее входное и выходное напряжение — 5,5 В. Это позволяет подтягивать линию к напряжению, отличающемуся от напряжения питания микросхемы, в пределах 5,5 В.
Нагрузочная способность: выходной ток ±24 мА при 3,3 В, максимальный втекающий ток — 32 мА. Максимальная задержка распространения — 4,2 нс при 3,3 В, максимальный ток покоя — 10 мкА. Для открытого стока время нарастания фронта определяется внешним резистором и ёмкостью линии, а не самой микросхемой, поэтому на быстрых линиях подтяжку подбирают по расчёту.
Особенности защиты: допускается включение при поданном питании на плате, защита при частичном отключении питания и защита от обратного тока в выход. Ток защёлкивания — не менее 100 мА, защита от электростатического разряда по модели человеческого тела — 2000 В, по модели заряженного устройства — 1000 В. Рабочая температура — от -40 °C до 125 °C.
Основные характеристики
Неинвертирующий буфер, открытый сток, корпус SOT-23-5, питание от 1,65 до 5,5 В, задержка до 4,2 нс при 3,3 В, температура от -40 до 125 °C.
Где применяется
- Шины с общей линией: объединение нескольких источников сигнала на одну линию с внешней подтяжкой.
- Платы с горячим подключением модулей: защита при включении и отключении питания на отдельных участках.
- Согласование уровней: выход можно подтянуть к напряжению до 5,5 В.
