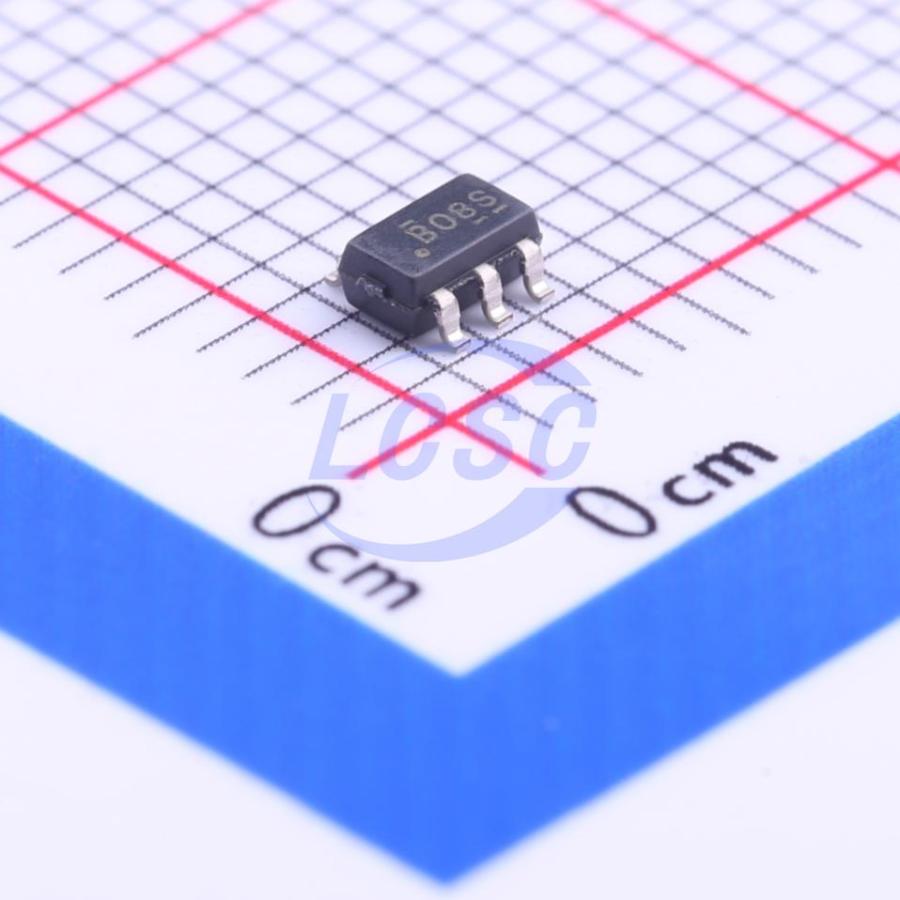

Логическая микросхема Texas Instruments SN74AHCT1G08DBVR — это одиночный двухвходовый элемент И (AND) семейства AHCT в пятивыводном корпусе SOT-23-5. В корпусе находится один логический элемент: выход принимает высокий уровень только тогда, когда на обоих входах присутствует высокий уровень. Такие микросхемы ставят там, где нужна одна недостающая логическая операция и нет смысла занимать место многоэлементной микросхемой.
Семейство AHCT рассчитано на питание от 4,5 до 5,5 В. Входы микросхемы допускают напряжение от 0 до 5,5 В независимо от напряжения питания, поэтому она применяется для согласования уровней при сопряжении с более низковольтной логикой: входной сигнал может быть ниже, а выход всё равно формирует полный уровень питания. Предельно допустимое напряжение питания — 7 В. Входы выполнены без триггера Шмитта, так что медленные или зашумлённые фронты на них лучше не подавать.
Выход способен отдавать и принимать ток до 8 мА при питании 5 В. При токе 8 мА напряжение высокого уровня составляет не менее 3,8 В, а низкого — не более 0,36 В. При малой нагрузке 50 мкА эти значения равны не менее 4,4 В и не более 0,1 В соответственно. Время задержки распространения сигнала при ёмкости нагрузки 15 пФ и питании 5 В обычно составляет 6,2 нс, максимум 7,1 нс; при нагрузке 50 пФ — 7,9 нс и 9 нс.
Тепловые и защитные параметры стоит учитывать при разводке. Тепловое сопротивление корпуса «кристалл — среда» составляет 206 °C/Вт, поэтому для постоянной нагрузки на выходе запас по мощности невелик. Стойкость к защёлкиванию — 250 мА. Рабочая температура — от −40 до 85 °C, температура хранения — от −65 до 150 °C. Маркировка на корпусе — BB08_.
Основные характеристики
- Производитель: Texas Instruments
- Логическая функция: И, один элемент с двумя входами
- Семейство: AHCT
- Напряжение питания: от 4,5 до 5,5 В
- Выходной ток: ±8 мА при 5 В
- Задержка распространения: 6,2 нс типовая при 15 пФ и 5 В
- Входная ёмкость: не более 10 пФ
- Входное напряжение: от 0 до 5,5 В
- Рабочая температура: от −40 до 85 °C
- Корпус: SOT-23-5
Где применяется
- Согласование уровней: приём сигналов от низковольтной логики на пятивольтовую схему.
- Объединение сигналов разрешения: формирование условия «оба сигнала активны» для запуска узла или передачи данных.
- Дешифрация и стробирование: выделение адреса или импульса в обвязке микроконтроллеров и памяти.
- Компактные платы: замена части логики на одну микросхему в малогабаритном корпусе.
