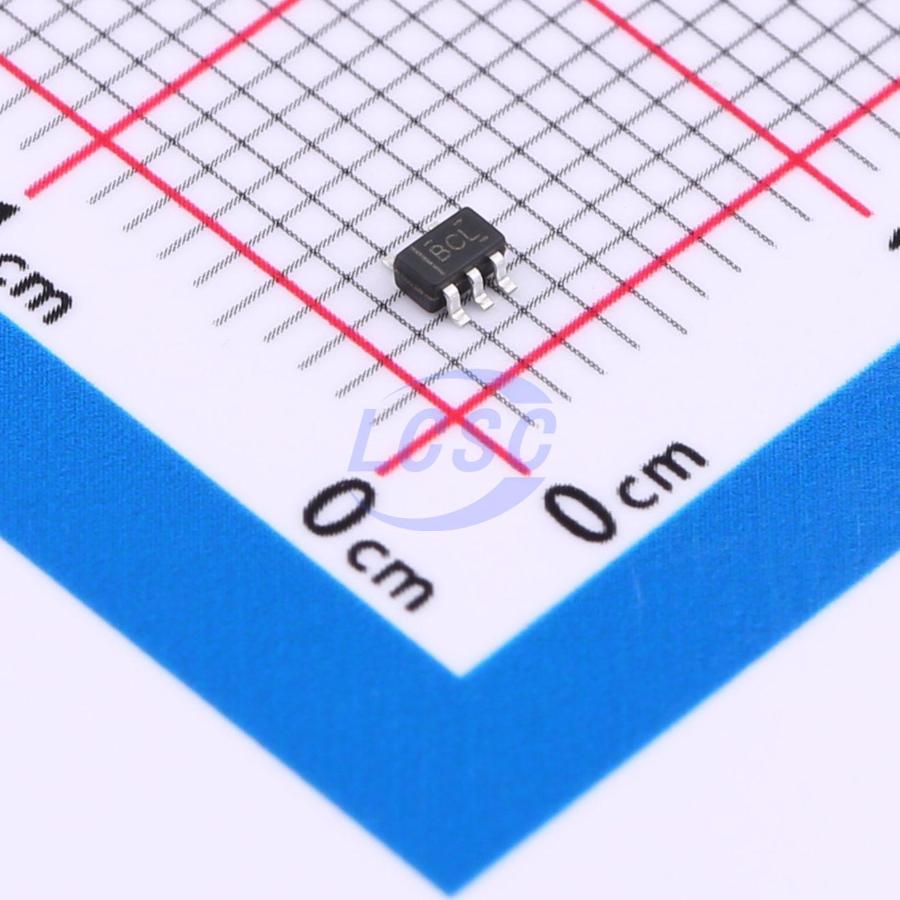

Логическая микросхема Texas Instruments SN74AHCT1G04DCKR — одиночный инвертор в пятивыводном корпусе SC-70 (DCK) для поверхностного монтажа. Микросхема содержит один логический элемент НЕ: на выходе появляется уровень, противоположный уровню на входе. Относится к семейству AHCT, рассчитанному на питание 5 В.
Главная особенность семейства AHCT — входные пороги, совместимые с уровнями ТТЛ. Входной сигнал считается высоким от 2 В и низким до 0,8 В, при этом питание допускается в пределах от 4,5 до 5,5 В. Такой инвертор позволяет принять сигнал от более низковольтной или ТТЛ-логики и выдать на выходе полноценный уровень питающего напряжения. Максимальное входное напряжение в рабочем режиме составляет 5,5 В, а предельно допустимое — 7 В.
Выход держит нагрузку до 8 мА в обе стороны. При питании 4,5 В и токе 8 мА высокий уровень на выходе составляет не менее 3,8 В, а низкий не превышает 0,44 В. При токе 50 мкА выходные уровни почти равны напряжениям питания и земли: не менее 4,4 В и не более 0,1 В. Максимальная задержка распространения сигнала при питании 5 В равна 7,5 нс, входная ёмкость не превышает 10 пФ, ток утечки входа — не более ±1 мкА.
Микросхема работает в диапазоне температур от -40 до 125 °C, хранить её можно при температуре от -65 до 150 °C. Ток защёлкивания составляет 250 мА, устойчивость к электростатическому разряду по модели заряженного устройства — 1000 В. Максимальный ток потребления в статическом режиме — 10 мкА, но при подаче на вход уровней ТТЛ он возрастает: добавка составляет до 1,5 мА. Это стоит учитывать в схемах с автономным питанием.
Основные характеристики
- Логическая функция: один инвертор
- Семейство: AHCT
- Корпус: SC-70 (DCK), 5 выводов
- Напряжение питания: от 4,5 до 5,5 В
- Входной высокий уровень: не менее 2 В
- Входной низкий уровень: не более 0,8 В
- Выходной ток: ±8 мА
- Задержка распространения: не более 7,5 нс при питании 5 В
- Рабочая температура: от -40 до 125 °C
- Допустимая скорость изменения входного сигнала: до 20 нс/В
- Тепловое сопротивление переход — верх корпуса: 97,7 °C/Вт
Где применяется
- Согласование уровней: приём сигналов ТТЛ и выдача уровней питания 5 В.
- Портативная и офисная техника: ноутбуки, кассовые терминалы, где важна малая площадь на плате.
- Медицинские мониторы: инверсия и формирование управляющих сигналов в узлах контроля состояния пациента.
- Промышленные приводы и сетевое оборудование: управление двигателями переменного тока, коммутаторы, измерительные схемы.
