Логическая микросхема Texas Instruments SN74AHCT1G04DBVR содержит один инвертор, то есть элемент НЕ: на выходе появляется уровень, противоположный входному. Это минимальная единица цифровой логики, которую ставят там, где нужен один недостающий элемент и нет смысла занимать место корпусом с несколькими вентилями.
Микросхема выполнена по технологии AHCT. Она работает при напряжении питания от 4,5 до 5,5 В, а входы совместимы с уровнями TTL: уровень логической единицы распознаётся от 2 В, логического нуля — до 0,8 В. Благодаря этому инвертор можно подключать к сигналам с TTL-выходов и одновременно получать на выходе полный размах напряжения от 0 до напряжения питания. Предельное напряжение на входе — 7 В, а ёмкость входа не превышает 10 пФ.
Быстродействие характеризуется задержкой распространения сигнала: не более 7,5 нс при нагрузке 15 пФ и 8,5 нс при нагрузке 50 пФ при питании 5 В. Выход отдаёт и принимает ток до 8 мА, поэтому он годится для управления соседними входами логики, но не для питания светодиодов и других заметных нагрузок без дополнительного каскада. Ток потребления в статике не превышает 10 мкА, что важно для устройств с автономным питанием. Защита от защёлкивания выдерживает ток свыше 250 мА по методике JESD 17.

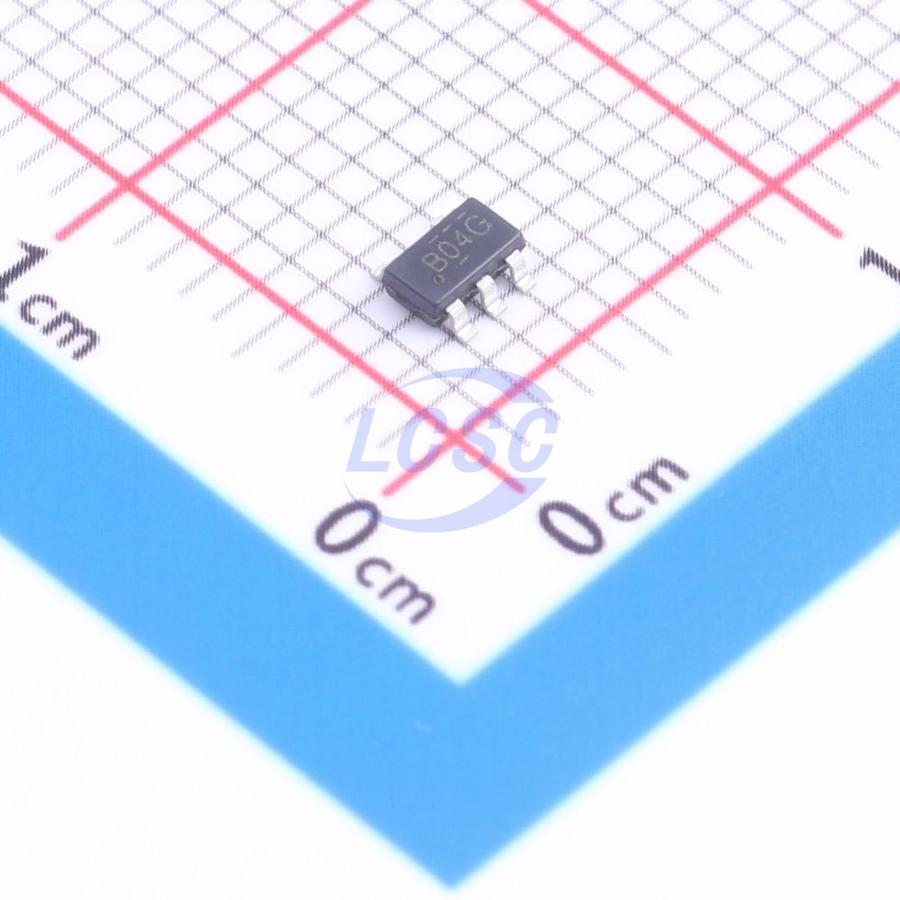

Корпус SOT-23 с пятью выводами (исполнение DBV) предназначен для поверхностного монтажа. Тепловое сопротивление «кристалл — окружающая среда» для него составляет 206 °C/Вт, поэтому на больших токах нагрузки стоит учитывать нагрев. Рабочий диапазон температур — от −40 до 85 °C, температура хранения — от −65 до 150 °C. Для схем с питанием ниже 4,5 В это исполнение не подходит: нужен другой логический семейство.
Основные характеристики
- Функция: один инвертор
- Логическое семейство: AHCT
- Напряжение питания: от 4,5 до 5,5 В
- Входной уровень единицы: не менее 2 В
- Входной уровень нуля: не более 0,8 В
- Выходной ток: ±8 мА при 5 В
- Задержка распространения: не более 7,5 нс при 15 пФ, 8,5 нс при 50 пФ
- Ток потребления: не более 10 мкА
- Входная ёмкость: не более 10 пФ
- Корпус: SOT-23 (DBV)
- Температурный диапазон: от −40 до 85 °C
Где применяется
- Согласование уровней: приём сигналов с TTL-выходов в схемах с питанием 5 В.
- Инвертирование и буферизация сигналов: смена полярности сигнала выбора, сброса или разрешения.
- Формирование задержек: небольшая задержка прохождения сигнала используется при построении простых цепей синхронизации.
- Портативные устройства: малый корпус и низкий ток потребления подходят для плотных плат.
