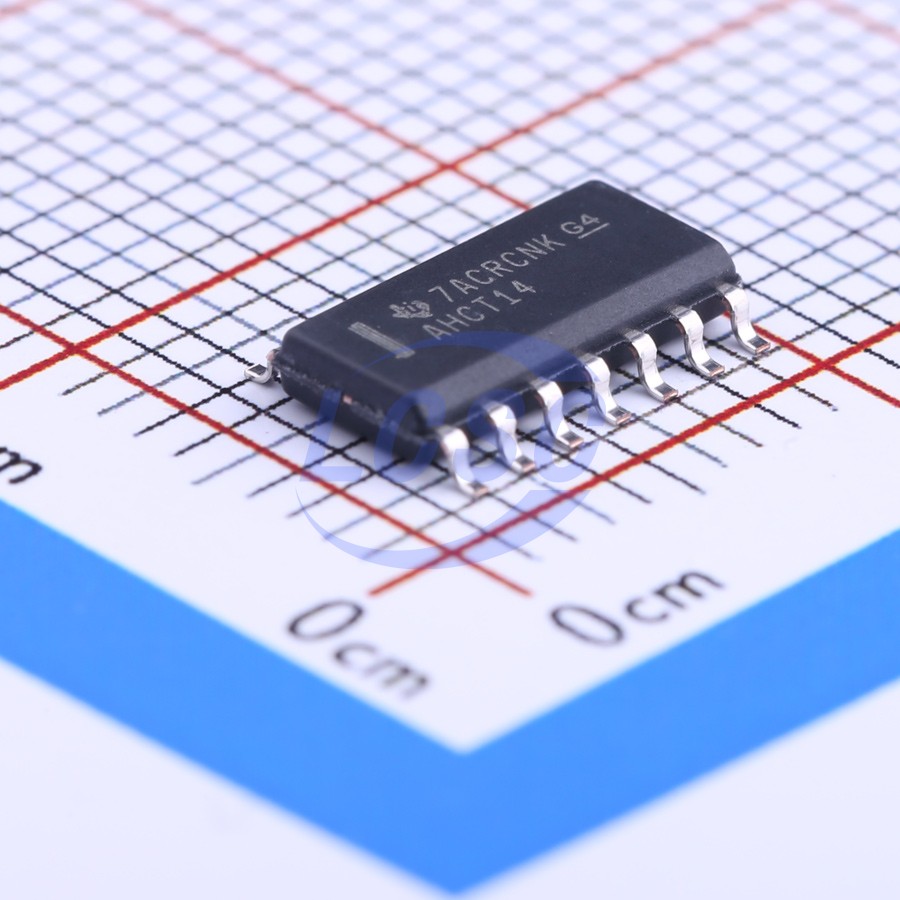

Логическая микросхема Texas Instruments SN74AHCT14DR содержит шесть независимых инвертирующих элементов с триггером Шмитта на входе в корпусе SOIC-14 для поверхностного монтажа. Каждый элемент выполняет функцию Y = A с инверсией, но переключается с гистерезисом: порог срабатывания при росте входного напряжения отличается от порога при его спаде. Благодаря этому медленные или зашумлённые сигналы превращаются в чёткие логические перепады без дребезга на выходе.
Исполнение AHCT рассчитано на питание от 4,5 до 5,5 В, а входы совместимы по уровням с TTL. Поэтому микросхему удобно ставить на границе между старой 5-вольтовой логикой и более современными узлами. Предельное входное напряжение — 7 В, предельное напряжение питания также 7 В, напряжение на выходе не должно превышать VCC плюс 0,5 В. Ток фиксации на входах ограничен значением −20 мА, ток через выход — ±25 мА, суммарный ток через выводы питания и земли — ±50 мА.
Стойкость к защёлкиванию превышает 250 мА, устойчивость к электростатическому разряду по модели заряженного устройства — 1000 В. Рабочий диапазон температур от −40 до +85 °C, температура хранения от −65 до +150 °C. Размер корпуса — 8,65 × 3,91 мм.
Разводка выводов простая и симметричная: вход 1A подключён к выводу 1, выход 1Y — к выводу 2, затем пары идут подряд, земля находится на выводе 7, питание — на выводе 14. Все шесть элементов расположены в одном кристалле и питаются от общих выводов, поэтому на каждый корпус достаточно одного керамического конденсатора по цепи питания, установленного рядом с выводом 14.
Из ограничений: микросхема не рассчитана на питание ниже 4,5 В и на прямое управление мощными нагрузками. Неиспользуемые входы нужно подключать к питанию или земле, чтобы не получить неопределённого состояния и лишнего потребления.
Основные характеристики
- Функция: шесть инвертирующих триггеров Шмитта, Y = A
- Напряжение питания: от 4,5 до 5,5 В
- Тип входа: совместим с уровнями TTL
- Предельное входное напряжение: 7 В
- Выходной ток: до ±25 мА
- Стойкость к защёлкиванию: более 250 мА
- Устойчивость к ЭСР (модель заряженного устройства): 1000 В
- Корпус: SOIC-14, 8,65 × 3,91 мм
- Рабочая температура: от −40 до +85 °C
Где применяется
- Подавление дребезга контактов: кнопки, реле и концевые выключатели с RC-цепью на входе.
- Формирование сигналов: восстановление фронтов после длинных линий и медленных датчиков.
- Серверы и сетевые коммутаторы: согласование уровней и буферизация служебных сигналов на платах.
- Телекоммуникационное и измерительное оборудование: входные цепи, тактовые и тестовые схемы.
