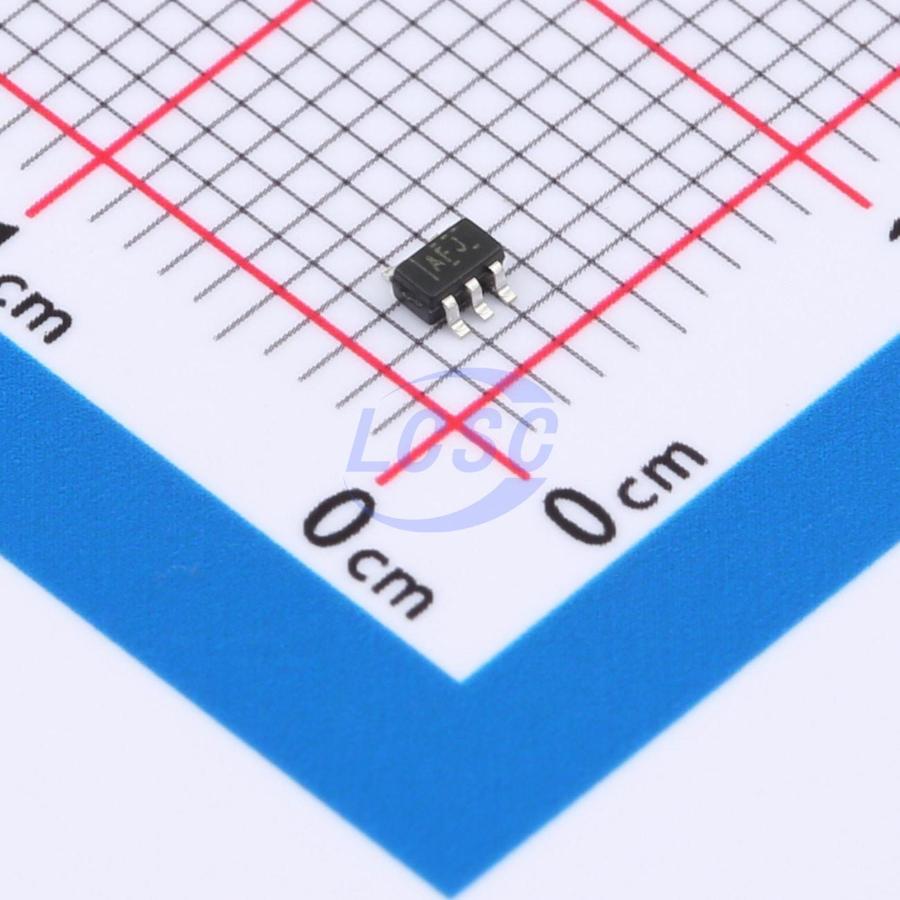

Логическая микросхема Texas Instruments SN74AHC1G14DCKR — одноканальный инвертор с триггером Шмитта на входе, выполненный по КМОП-технологии в корпусе SC70-5. Микросхема содержит один логический элемент: на выходе формируется сигнал, инверсный входному (Y = A), а гистерезис триггера Шмитта задаёт разные уровни переключения для нарастающего и спадающего фронта.
Гистерезисный вход позволяет получать чистый цифровой сигнал из медленно меняющегося или зашумлённого напряжения: сигнал с плавными фронтами или помехами на выходе превращается в прямоугольный импульс с крутыми фронтами. Задержка распространения сигнала не превышает 10 нс при напряжении питания 5 В.
Напряжение питания лежит в диапазоне от 2 до 5,5 В, а нагрузочная способность выхода зависит от него: при 5 В микросхема отдаёт и принимает до 8 мА, при 3,3 В — до 4 мА, при 2 В — до 50 мкА. Потребляемый ток в статическом режиме не превышает 10 мкА, что делает микросхему пригодной для устройств с батарейным питанием.
Входы и выходы защищены от электростатического разряда по модели CDM на уровне ±1000 В, а защёлкивание (latch-up) не возникает при токах свыше 250 мА по методике JESD17. Корпус SC70-5 размером 2,00 × 1,25 мм и один элемент на кристалле рассчитаны на плотный монтаж, где важна экономия места на плате при сохранении полноценной логической функции.
Основные характеристики
- Логическая функция: инвертор с триггером Шмитта (Y = A, инвертирующий)
- Число элементов в корпусе: 1
- Напряжение питания: от 2 до 5,5 В
- Максимальный статический ток потребления: 10 мкА
- Выходной ток при 5 В / 3,3 В / 2 В: 8 мА / 4 мА / 50 мкА
- Максимальная задержка распространения: 10 нс при 5 В
- Максимальный импульсный выходной ток: ±25 мА
- Защита от статического разряда (CDM): ±1000 В
- Рабочий диапазон температур: от −40 до +125°C
- Максимальная температура перехода: 150°C
- Корпус: SC70-5, 5 выводов, поверхностный монтаж
- Габариты корпуса: 2,00 × 1,25 мм
Где применяется
- Формирование чистых цифровых сигналов: очистка сигналов от кнопок, датчиков и длинных линий с медленными или зашумлёнными фронтами
- Буферизация и согласование логических уровней: компактные цифровые узлы с ограниченным местом на плате
- Портативная и батарейная аппаратура: работа при низком статическом токе потребления
- Замена одиночных вентилей: восстановление логической функции в существующей топологии платы без изменения разводки
