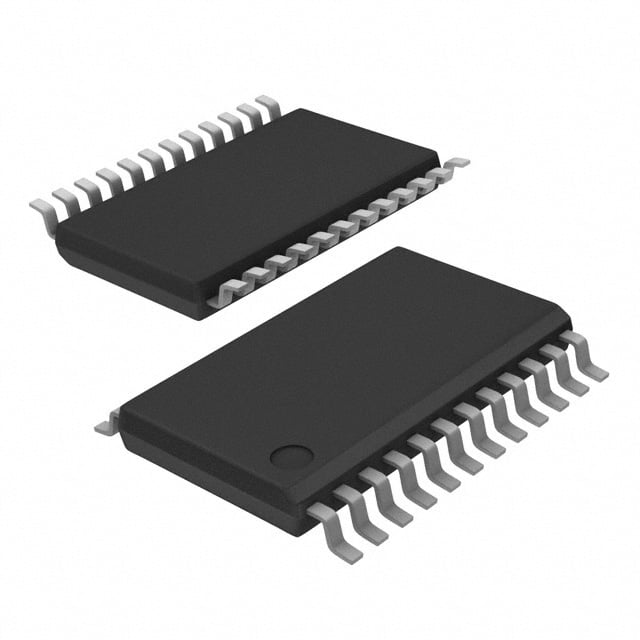

Логическая микросхема Texas Instruments SN74LVC8T245PWR — восьмиразрядный трансивер с тремя состояниями на выходе, предназначенный для двунаправленной передачи цифровых сигналов между узлами схемы. Микросхема работает в диапазоне питающих и входных напряжений от 1,65 до 5,5 В, что позволяет использовать её на границе между узлами с разными логическими уровнями — от низковольтной логики до классических 5-вольтовых цепей.
Быстродействие компонента характеризуется типовой задержкой распространения сигнала 2,5 нс и максимальной — 4,6 нс, что достаточно для большинства шин передачи данных в цифровой аппаратуре. Ток потребления в статическом режиме невелик: типовое значение 0,1 мкА, максимальное — 20 мкА, а ток утечки по входу не превышает ±10 мкА, что делает микросхему пригодной для узлов с ограниченным энергопотреблением.
Микросхема выпускается в корпусе TSSOP-24 для поверхностного монтажа размером 7,80 × 4,40 мм и массой 0,32 г — компактное исполнение с шагом выводов, типичным для плотного монтажа. Устойчивость к электростатическим разрядам заявлена на уровне 4000 В по модели HBM и 1000 В по модели CDM, ток защёлкивания (latch-up) — 100 мА, что даёт запас надёжности при работе в цепях с наводками.
Рабочий диапазон температур — от -40°C до +85°C, температура хранения — от -65°C до +150°C, тепловое сопротивление корпуса — 85,6°C/Вт. Такое сочетание параметров позволяет применять микросхему как в бытовой аппаратуре с обычными условиями эксплуатации, так и в части промышленных устройств с более широким температурным диапазоном.
Основные характеристики
- Тип: логическая микросхема — буфер/трансивер
- Диапазон питания и входных напряжений: 1,65…5,5 В
- Задержка распространения: типовая 2,5 нс, максимальная 4,6 нс
- Ток потребления: типовой 0,1 мкА, максимальный 20 мкА
- Ток утечки по входу: типовой ±5 мкА, максимальный ±10 мкА
- Защита от ЭСР: 4000 В (HBM), 1000 В (CDM)
- Ток защёлкивания: 100 мА
- Рабочая температура: -40…+85°C
- Температура хранения: -65…+150°C
- Корпус: TSSOP-24, 24 вывода, монтаж SMD
- Размеры корпуса: 7,80 × 4,40 мм
- Масса: 0,32 г
Где применяется
- Согласование логических уровней: передача сигналов между узлами с разным напряжением питания шины
- Промышленная автоматика: буферизация линий данных в контроллерах и модулях ввода-вывода
- Бытовая электроника: развязка шин между процессором и периферией в компактных устройствах
- Плотный монтаж: применение в платах с ограниченным местом благодаря компактному корпусу TSSOP-24
