Логическая микросхема Texas Instruments SN74LVC1G97DCKR — одиночный конфигурируемый логический элемент, который в зависимости от схемы включения выполняет одну из нескольких функций: мультиплексор, И, ИЛИ, И-НЕ, ИЛИ-НЕ, инвертор или неинвертирующий повторитель. Одна микросхема заменяет несколько отдельных вентилей, поэтому один и тот же типоразмер можно использовать в разных узлах платы и не держать на складе набор разных одиночных элементов.

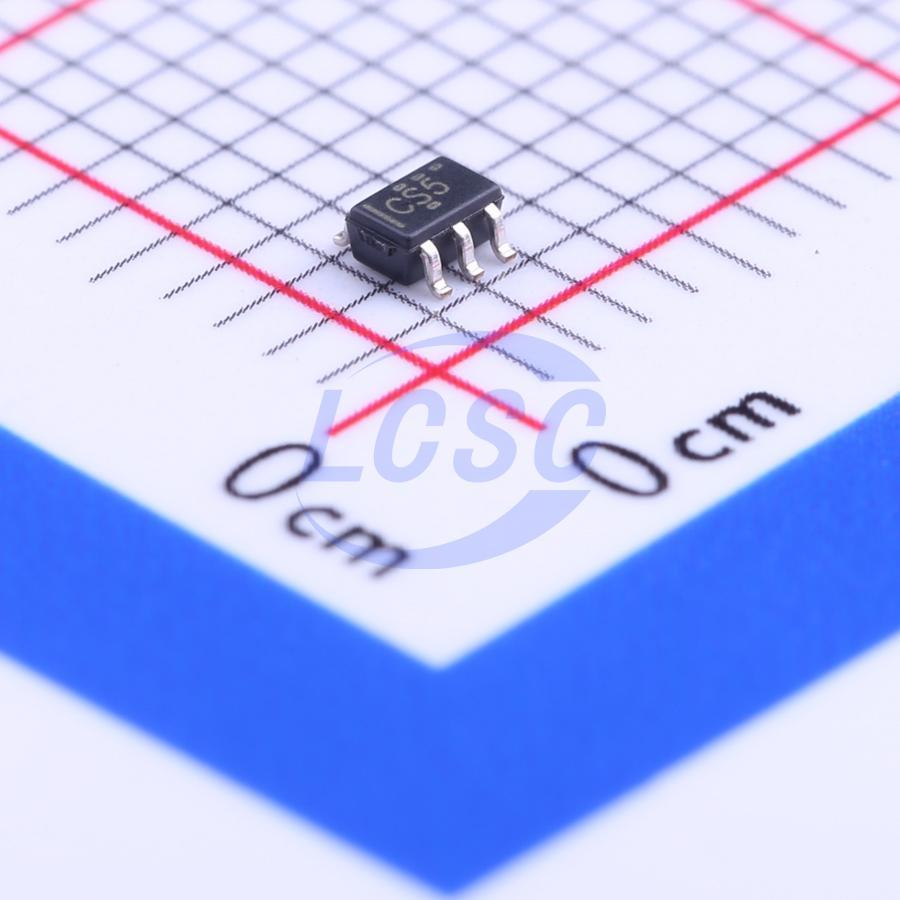

Корпус — SOT-363 на шесть выводов размером 2,00 мм на 1,25 мм, монтаж поверхностный. Такой размер выбирают там, где место на плате ограничено, а логики нужно немного: например, для согласования сигналов между крупными микросхемами или для формирования управляющего уровня.
Питание — от 1,65 В до 5,5 В, максимальное входное напряжение — тоже 5,5 В. Максимальный выходной ток — ±24 мА, максимальная задержка распространения — 6,3 нс, максимальный ток питания — 10 мкА. Задержка заметно больше, чем у простых одиночных вентилей семейства, и это цена универсальности. Для сверхбыстрых цепей нужно проверять запас по времени.
Устойчивость к внешним воздействиям: защита от электростатического разряда по модели человеческого тела — 2000 В, по модели заряженного устройства — 1000 В, по машинной модели — 200 В; ток защёлкивания — не менее 100 мА. Рабочая температура — от -40 °C до 125 °C, верхняя граница шире, чем у ряда исполнений в этой линейке, что полезно для плат внутри нагретых корпусов.
Основные характеристики
Конфигурируемый элемент, корпус SOT-363 на шесть выводов, питание от 1,65 до 5,5 В, выходной ток ±24 мА, температура от -40 до 125 °C.
Где применяется
- Промышленная автоматика: объединение и выбор сигналов от датчиков и кнопок без отдельных микросхем на каждую функцию.
- Портативная электронника: логика согласования при питании от 1,65 В и малом токе потребления.
- Платы с жёстким ограничением площади: замена нескольких вентилей одним малогабаритным корпусом.
