Логическая микросхема Texas Instruments SN74LVC1G80DBVR — одиночный D-триггер, срабатывающий по положительному фронту тактового сигнала. Внутри корпуса находится один триггер на один бит: значение с входа данных переписывается на выход в момент нарастания уровня на тактовом входе и сохраняется до следующего фронта. Такой элемент нужен там, где в схеме не хватает одного бита памяти или одного синхронного звена, а ставить ради этого многоразрядный регистр нерационально.
Питание микросхемы допускает диапазон от 1,65 до 5,5 В, поэтому её можно применять и в низковольтной логике, и в узлах с пятивольтовыми уровнями. Входы выдерживают напряжение до 5,5 В, так что сигнал от более высоковольтного источника можно подавать напрямую при сниженном питании самой микросхемы. Максимальная задержка распространения составляет 4,2 нс при питании 3,3 В, выходной ток управления — ±24 мА, ток покоя не превышает 10 мкА.

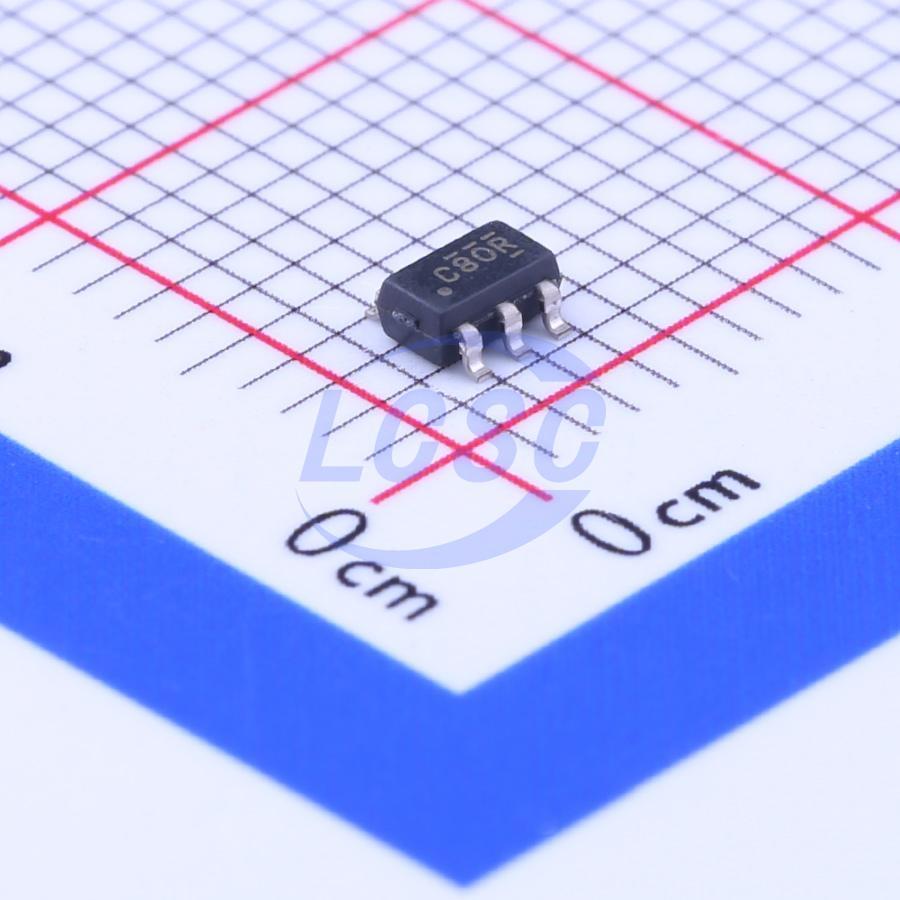

Исполнение DBVR — это корпус SOT-23 с пятью выводами и размерами 2,90 × 1,60 мм, предназначенный для поверхностного монтажа. Назначение выводов простое: 1 — вход данных, 2 — тактовый вход, 3 — общий провод, 4 — выход, 5 — питание. Малое число выводов упрощает трассировку платы, но следует учитывать тепловое сопротивление корпуса: оно равно 243,4 °C/W, а максимальная температура перехода — 150 °C. Для одного триггера с малой нагрузкой этого запаса достаточно, при постоянной нагрузке на выходе стоит оценить рассеиваемую мощность.
Рабочий диапазон температур окружающей среды — от −40 до 125 °C. Микросхема защищена от электростатических разрядов: 2000 В по модели человеческого тела, 1000 В по модели заряженного устройства и 200 В по машинной модели. Устойчивость к защёлкиванию — более 100 мА по JESD78 класса II. Эти значения относятся к защите при обращении с компонентом и не заменяют защиту входов на плате, если сигнал приходит с внешнего разъёма.
Основные характеристики
- Тип логики: D-триггер, один элемент, один бит
- Запуск: по положительному фронту тактового сигнала
- Напряжение питания: от 1,65 до 5,5 В
- Максимальное входное напряжение: 5,5 В
- Максимальная задержка распространения: 4,2 нс при 3,3 В
- Выходной ток управления: ±24 мА
- Максимальный ток покоя: 10 мкА
- Корпус: SOT-23 (DBV), 5 выводов, 2,90 × 1,60 мм
- Рабочая температура: от −40 до 125 °C
- Максимальная температура перехода: 150 °C
- Тепловое сопротивление: 243,4 °C/W
- Защита от электростатики: 2000 В (человеческое тело), 1000 В (заряженное устройство), 200 В (машинная модель)
- Тип монтажа: поверхностный
Где применяется
- Синхронизация сигналов: фиксация состояния линии по тактовому фронту, например при приёме данных от асинхронного источника.
- Согласование уровней: стыковка узлов с разным напряжением питания благодаря входам, допускающим до 5,5 В.
- Управляющая логика на плате: одиночное запоминающее звено в схемах разрешения, сброса и выбора режима.
- Компактные устройства: платы с ограниченной площадью, где важен малый корпус на пять выводов.
