Логическая микросхема Texas Instruments SN74LVC1G3157DCKR — одноканальный аналоговый коммутатор типа SPDT, то есть однополюсный на два направления. Общий вывод соединяется с одним из двух выходов в зависимости от уровня на управляющем входе. Фактически это электронный переключатель, который направляет сигнал в одну из двух цепей и не содержит механических контактов.

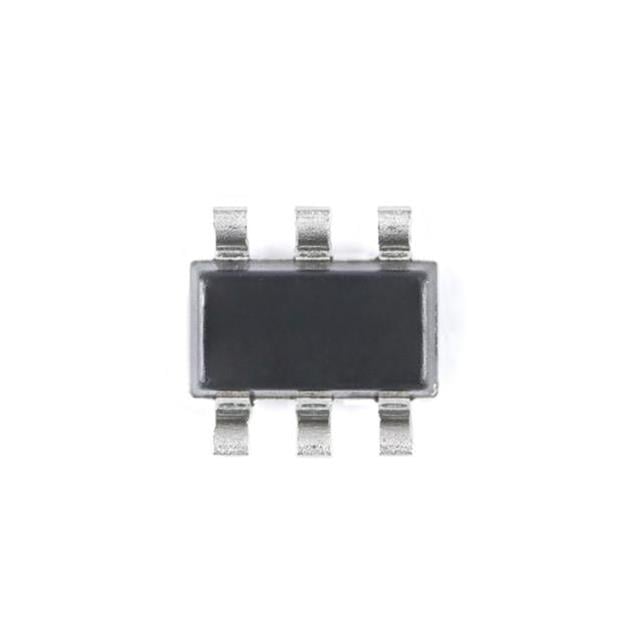

Исполнение DCKR выпускается в корпусе SC-70-6 для поверхностного монтажа. Корпус занимает на плате очень мало места, поэтому коммутатор можно поставить рядом с источником или приёмником сигнала и не переделывать разводку. Один канал в одном корпусе удобен там, где нужно переключить единственную линию и не хочется тратить площадь на многоканальную микросхему.
Максимальное напряжение по данным позиции составляет 5,5 В, допустимый ток — 50 мА. Это значения для сигнальных цепей: микросхема подходит для аналоговых и цифровых сигналов малой мощности, например звуковых линий, выходов датчиков и логических уровней. Коммутировать ею нагрузку, потребляющую заметный ток, нельзя, для этого нужны силовые ключи.
Есть и ограничения, которые стоит учесть при выборе. Канал только один, поэтому для нескольких линий потребуется несколько микросхем. Сопротивление открытого ключа и допустимый диапазон сигнала относительно питания зависят от режима работы, и их нужно сверять с документацией производителя под конкретную схему. Маленький корпус вручную паять неудобно, лучше рассчитывать на монтаж в автоматической линии или паяльной станцией с горячим воздухом.
Основные характеристики
- Производитель: Texas Instruments
- Тип: аналоговый коммутатор SPDT, один канал на два направления
- Корпус: SC-70-6
- Монтаж: поверхностный
- Напряжение: 5,5 В
- Ток: 50 мА
Где применяется
- Портативная электроника: переключение сигнальных линий в малогабаритных устройствах, где важен размер корпуса.
- Системы сбора данных: выбор одного из двух источников аналогового сигнала перед усилителем или преобразователем.
- Аудиотехника: переключение звуковых трактов между двумя входами или выходами при малых токах.
- Цифровые схемы: коммутация логических сигналов между двумя цепями, например выбор источника тактового сигнала.
