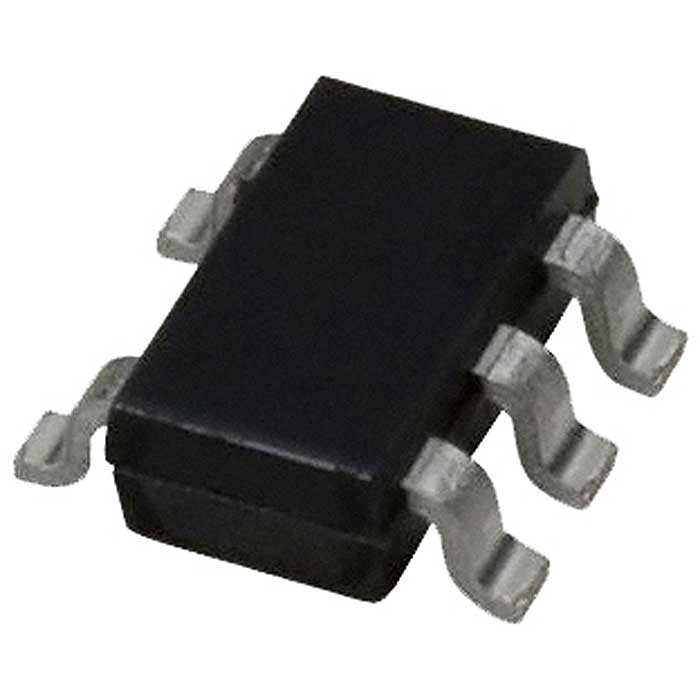

Логическая микросхема Texas Instruments SN74LVC1G17DBVR — одноканальный буфер с триггером Шмитта на входе, выполненный по КМОП-технологии в составе серии LVC. Микросхема передаёт сигнал со входа на выход без инверсии (функция Y = A) и предназначена для замены одного логического элемента там, где корпус многоканальной микросхемы избыточен.
Триггер Шмитта на входе задаёт гистерезис переключения: пороги срабатывания на нарастающем и спадающем фронте разнесены, поэтому элемент устойчиво переключается даже при медленно меняющемся или зашумлённом входном сигнале. Это делает его пригодным для восстановления формы сигналов с длинных линий, RC-цепочек и механических контактов, которые сами по себе дают затянутые или дребезжащие фронты.
Диапазон питания от 1,65 до 5,5 В охватывает логику с уровнями 1,8, 2,5, 3,3 и 5 В, поэтому один и тот же элемент подходит для разных участков смешанной по напряжению платы. При напряжении 3,3 В микросхема отдаёт на выходе до ±24 мА и обеспечивает задержку распространения сигнала не более 4,6 нс, что достаточно для согласования логики средней и высокой скорости.
Корпус SOT-23-5 размером 2,9 × 1,6 мм рассчитан на поверхностный монтаж и занимает минимум места на плате. Рабочий диапазон температур составляет от −40 до +125 °C, при этом заявлена стойкость к электростатическому разряду по модели тела человека до 2000 В и по модели заряженного прибора до 1000 В, а порог защёлкивания — 100 мА.
Основные характеристики
- Тип элемента: одноканальный неинвертирующий буфер с триггером Шмитта
- Логическое семейство: LVC (КМОП)
- Корпус: SOT-23-5, 5 выводов
- Размер корпуса: 2,9 × 1,6 мм
- Напряжение питания: 1,65…5,5 В
- Выходной ток: ±24 мА при 3,3 В
- Задержка распространения: не более 4,6 нс при 3,3 В
- Ток потребления в статике: до 10 мкА
- Стойкость к ЭСР: 2000 В (HBM), 1000 В (CDM)
- Порог защёлкивания: 100 мА
- Рабочая температура: от −40 до +125 °C
- Температура хранения: от −65 до +150 °C
Где применяется
- Восстановление формы сигналов: очистка фронтов после длинных линий связи и RC-цепей
- Подавление дребезга: обработка сигналов от механических контактов и кнопок
- Плотный монтаж: замена одного вентиля многоканальной логики в компактных узлах
- Смешанная по напряжению логика: согласование участков платы с разными уровнями питания
